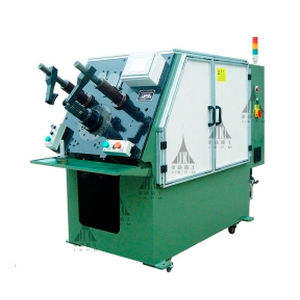

Macchina inseritrice QX02

Il processo di inserimento delle bobine è il più importante nella produzione di uno statore per un motore elettrico. L'utensile per l'inserimento della bobina è la parte fondamentale della macchina per l'inserimento della bobina. Al fine di mantenere l'inserimento della bobina senza intoppi, progettiamo e produciamo vari tipi di utensili di inserimento con una qualità assolutamente elevata e ben resistente. - Altezza pila statore: 5mm-130mm - Diametro massimo dello statore Diametro esterno dello statore: φ160 mm - Gamma I.D. dello statore: φ17mm-φ110mm - Spostamento della pompa dell'olio: / - Pressione dell'aria: 0,5-0,8MPa - Alimentazione: 380v/ 50Hz Trifase a quattro fili - Potenza: 2.5Kw - Dimensione (L*W*H) : 1500mm * 740mm * 1600mm - Peso: ≈1000kg L'inserimento della bobina è il processo più importante nella produzione di uno statore per un motore elettrico. L'utensile per l'inserimento della bobina è la parte fondamentale della macchina per l'inserimento della bobina. Al fine di mantenere l'inserimento della bobina senza intoppi, progettiamo e produciamo vari tipi di utensili di inserimento con una qualità assolutamente elevata e ben resistente. Questa macchina esegue il controllo della banda per inserire l'albero principale, l'albero di alimentazione della carta a cuneo e l'albero di indicizzazione del caricatore a cuneo attraverso il sistema di controllo PLC, cooperando con il sistema di comunicazione intelligente uomo-macchina. Inserisce i fili smaltati, taglia e modella i cunei delle scanalature e inserisce i cunei nelle scanalature dello statore durante l'inserimento della bobina, completando così l'inserimento della bobina mono/multifase e l'inserimento dei cunei delle scanalature in un unico passaggio. La macchina presenta i vantaggi di una coppia di spinta del filo uniforme, di uno stampaggio stabile del cuneo della scanalatura, di un'elevata efficienza produttiva, di un basso costo, di un utilizzo e di una manutenzione facili e affidabili.
