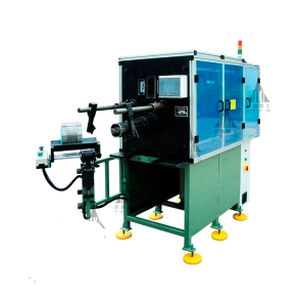

Macchina inseritrice QX03

MACCHINA PER L'INSERIMENTO DI BOBINE (SERVO/ORIZZONTALE/NESSUNA INDICIZZAZIONE) È una macchina automatica per l'inserimento di bobine orizzontali e impiega un sistema di azionamento a servo motore CA, un sistema di regolazione della velocità a conversione di frequenza CA, un sistema di controllo pneumatico e un PLC integrato. - Altezza pila statore: 50mm-215mm - Diametro massimo dello statore Diametro esterno dello statore: φ300 mm - Gamma di diametro interno dello statore: φ30mm-φ160mm - Cilindrata della pompa dell'olio: / - Pressione dell'aria: 0,5-0,8MPa - Alimentazione: 380v/ 50Hz Trifase a quattro fili - Potenza: 3Kw - Dimensioni (L*W*H): 2300mm * 740mm * 1500mm - Peso: ≈1000kg È una macchina automatica per l'inserimento di bobine orizzontali e impiega un sistema di azionamento del servomotore a corrente alternata, un sistema di regolazione della velocità a conversione di frequenza a corrente alternata, un sistema di controllo pneumatico e uno PLC integrato. Inoltre, è dotata delle funzioni di alimentazione automatica del cuneo di scanalatura a una lunghezza fissa, taglio, formatura e inserimento nello statore con la bobina e così via. La velocità di inserimento della bobina può essere impostata in modo modulare. Dotata di interfaccia uomo-macchina, è dotata di funzioni di visualizzazione dello stato, avviso di guasto e impostazioni di vari parametri, ecc. e presenta i vantaggi di un ampio campo di applicazione, un elevato grado di automazione, un funzionamento semplice e una comoda sostituzione dello stampo. È in grado di estrarre automaticamente la bobina dello statore e la carta nelle fessure dello statore per una sola volta; Possibilità di modificare i parametri sul touch screen, con il meccanismo di alimentazione automatica della carta in grado di alimentare la carta a lunghezza fissa, modellare, tagliare e inserire nella base di carta dello stampo di inserimento della bobina.
