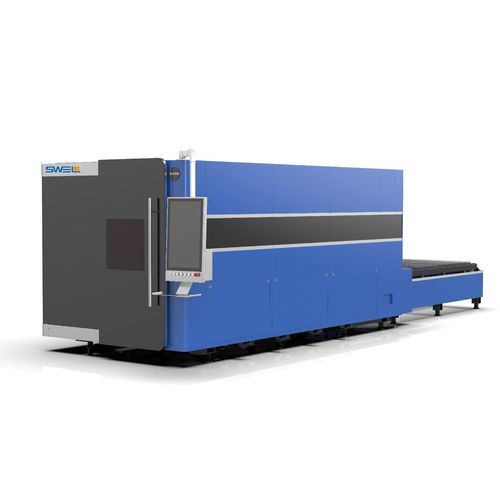

Macchina da taglio laser a fibra CHPS series

per alluminioper acciaioper acciaio inossidabile

Panoramica

• Design chiuso con tavoli di lavoro doppi a cambio rapido che consentono di lavorare e scaricare i materiali simultaneamente per massimizzare la produttività e mantenere una scia di taglio ridotta.

Caratteristiche principali

• Macchina per taglio laser a fibra completamente chiusa: struttura sigillata per bloccare radiazione laser, scintille e polveri, migliorando la sicurezza dell'operatore e la pulizia dell'ambiente di lavoro.
• Taglio laser 2D ad alta potenza: supporta potenze da 3 a 30 kW per aumentare la capacità di taglio in spessore e la velocità per applicazioni nell'industria pesante come macchine edili e strutture in acciaio.
• Prestazioni di movimento: accelerazione massima di collegamento 1,0G e velocità massima di collegamento 100 m/min per lavorazioni ad alta velocità.
• Modalità Fly Cut: movimento continuo della testa senza interruzioni con compensazione di traiettoria in tempo reale per ridurre i tempi non produttivi e minimizzare gli errori inerziali dovuti ad avviamenti/arresti frequenti.
• Estrazione fumi multizona: sistema di valvole automatiche a 8–14 zone sul tavolo per ottimizzare l'aspirazione di fumi e particelle.
• Struttura stabile: basamento monolitico saldato che garantisce rigidità e deformazione minima sotto carichi termici elevati.
• Progettazione per manutenzione e aggiornamenti: isolamento delle sollecitazioni inerziali e termiche, connessioni di precisione per assicurare accuratezza di montaggio e semplificare manutenzione e futuri upgrade.

Parametri tecnici
Modello: CHPS3015 | CHPS4020 | CHPS6020 | CHPS6025 | CHPS8025
Potenza laser: 3–30 kW
Area di taglio (L×P): CHPS3015: 3050×1510 mm; CHPS4020: 4100×2050 mm; CHPS6020: 6100×2050 mm; CHPS6025: 6100×2550 mm; CHPS8025: 8100×2550 mm
Accelerazione max: 1,0G
Velocità massima di collegamento: 100 m/min


Informazioni aggiuntive

• Progettata per compiti di taglio ad alta potenza e alta stabilità; adatta ad applicazioni che richiedono grandi aree di taglio e lavorazione di materiali di elevato spessore.
• Lo scambio su doppio piano migliora il flusso dei materiali aumentando al contempo la sicurezza degli operatori e la pulizia ambientale.

Specifiche tecniche

• Serie: CHPS
• Intervallo di potenza laser: 3–30 kW
• Modelli disponibili: CHPS3015, CHPS4020, CHPS6020, CHPS6025, CHPS8025
• Zone di taglio (L×P): CHPS3015 = 3050×1510 mm; CHPS4020 = 4100×2050 mm; CHPS6020 = 6100×2050 mm; CHPS6025 = 6100×2550 mm; CHPS8025 = 8100×2550 mm
• Accelerazione massima: 1,0G
• Velocità massima di collegamento: 100 m/min
• Sistema di estrazione fumi: 8–14 zone con valvole automatiche
• Struttura: basamento monolitico saldato per rigidità e stabilità
• Modalità di taglio: Fly Cut (movimento continuo della testa con compensazione di traiettoria in tempo reale)
