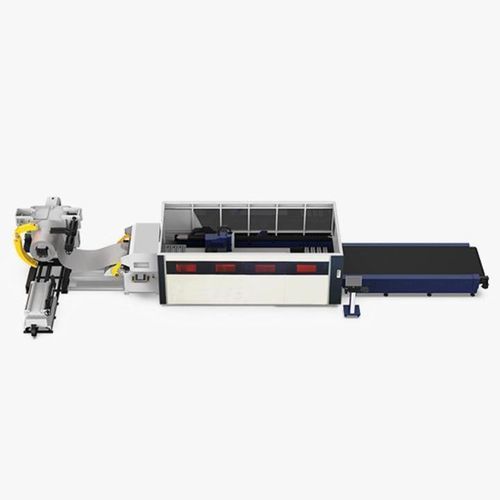

Linea di taglio laser CHPS

per metallodi bobinadi srotolamento

Panoramica

• Linea di taglio laser per materiale in coil progettata per elevata velocità e precisione.
• Integra svolgimento/avvolgimento, livellamento e taglio laser in una linea continua.
• Garantisce sezioni regolari, funzionamento semplice e minori consumi energetici.
• Progettata per la lavorazione continua su larga scala con prestazioni di taglio e produttività ottimizzate.

Descrizione del prodotto e dettagli
Linea di produzione per taglio laser di coil che combina svolgimento, livellamento e taglio per consentire lavorazioni ininterrotte dei materiali in bobina. Adatta a produzioni continue ad alto volume che richiedono accuratezza, ripetibilità ed efficienza operativa. Le configurazioni supportano dinamiche assiali elevate e potenza laser configurabile in base a materiale e spessore.

Parametri tecnici
Modello prodotto: LY4020D | LY6025D
Area di lavoro: 4030×2030 mm | 6030×2530 mm
Corsa asse Y: 4030 mm | 6030 mm
Corsa asse X: 2030 mm | 2530 mm
Corsa Z: 300 mm | 350 mm
Velocità di collegamento X/Y: 120 m/min (entrambi i modelli)
Accelerazione X/Y: 1,5 G (entrambi i modelli)
Precisione di posizionamento X/Y: ±0,03 mm (entrambi i modelli)
Precisione di ripetizione X/Y: ±0,03 mm (entrambi i modelli)
Potenza laser: 3 kW–6 kW | 3 kW–20 kW

Caratteristiche / Specifiche tecniche

• Serie / Nomi modello: LY4020D; LY6025D.
• Area di lavoro: LY4020D: 4030 × 2030 mm; LY6025D: 6030 × 2530 mm.
• Corsa asse Y: LY4020D: 4030 mm; LY6025D: 6030 mm.
• Corsa asse X: LY4020D: 2030 mm; LY6025D: 2530 mm.
• Corsa Z: LY4020D: 300 mm; LY6025D: 350 mm.
• Velocità massima collegamento X/Y: 120 m/min.
• Accelerazione X/Y: 1,5 G.
• Precisione di posizionamento X/Y: ±0,03 mm.
• Precisione di ripetizione X/Y: ±0,03 mm.
• Opzioni potenza laser: LY4020D: 3 kW–6 kW; LY6025D: 3 kW–20 kW.
• Applicazione principale: taglio continuo su larga scala di materiale in coil con funzioni integrate di svolgimento e livellamento.
