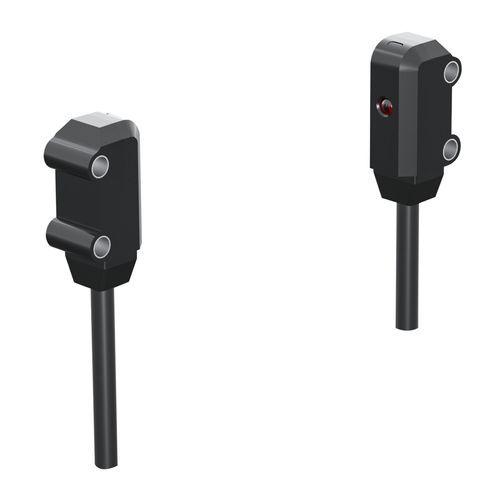

Sensore fotoelettrico a barriera CPI-TRP500N1rettangolarequadratoluce rossa
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a barriera
- Guscio
- rettangolare, quadrato
- Tipo de fascio
- luce rossa
- Altre caratteristiche
- compatto, ad alta prestazione, impermeabile, a sicurezza intrinseca, a tenuta stagna
- Applicazioni
- per l'industria alimentare, per la logistica, per riconoscimento oggetti, per il settore della robotica, per materie plastiche, per cancello, per confezionatrice, per porta automatica
- Portata massima
Max.: 500 mm
(19,7 in)Min.: 0 mm
(0 in)
Descrizione
Famiglia di prodotto
Panoramica
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente operativo
Documentazione e illustrazioni
Caratteristiche tecniche / specifiche
- Sensori fotoelettrici serie CPG
Panoramica
- Distanza di rilevamento: 0–5 mm
- Struttura: tipo fessura
- Principio di rilevamento: fascio attraversante
- Larghezza della fessura: 5 mm
- Uscita: PNP NO/NC
- Tensione di alimentazione: DC 5–24 V
Specifiche tecniche
- Distanza di rilevamento: 0–5 mm
- Struttura: tipo fessura
- Principio: fascio attraversante
- Larghezza fessura: 5 mm
- Lunghezza cavo: 0,5 m
- Direzione di rilevamento: faccia della fessura
- Frequenza di risposta: 1000 Hz
- Tempo di risposta: 500 μs
- Caratteristica speciale: forma a L
- Sorgente luminosa: infrarosso
- Accessori: manuale d'uso, certificato
- Oggetto standard rilevabile: oggetto opaco ≥ 2 × 0,8 mm
- Materiali: corpo PBT; parti ottiche (guida, emettitore, ricevitore) policarbonato; cavo PVC
Parametri meccanici / elettrici
- Tipo di uscita: PNP NO/NC
- Tensione di alimentazione: DC 5–24 V
- Alimentazione: quattro fili DC
- Grado di protezione: IP50
- Connessione: connettore
- Tipo di segnale: commutazione
- Modalità di funzionamento: Light ON / Dark ON
- Consumo: ≤ 12 mA
- Indicatore: rosso (si accende alla ricezione della luce)
- Protezione: protezione contro i cortocircuiti
- Tensione residua: ≤ 0,8 V (carico 100 mA), ≤ 0,4 V (carico 40 mA); uscita a collettore aperto PNP DC 5–24 V ≤ 50 mA, tensione residua ≤ 0,8 V (carico 50 mA)
- Corrente di carico: secondo le specifiche di tensione residua
- Resistenza agli urti: 300 m/s², 3 volte in X, Y, Z
- Resistenza alle vibrazioni: 20–2000 Hz, ampiezza 1,5 mm, 2 h in X, Y, Z
- Peso: ca. 3 g
Ambiente operativo
- Temperatura di funzionamento: -25 °C a 55 °C
- Umidità di funzionamento: 5–95% UR (senza condensa, senza ghiaccio)
- Illuminamento ambiente: ≤ 1000 lx
Documentazione e illustrazioni
- Schema di uscita di controllo e disegno delle dimensioni (forniti sulla pagina prodotto)
- Accessori elencati: manuale d'uso, certificato; manuale PDF scaricabile disponibile
Caratteristiche tecniche / specifiche

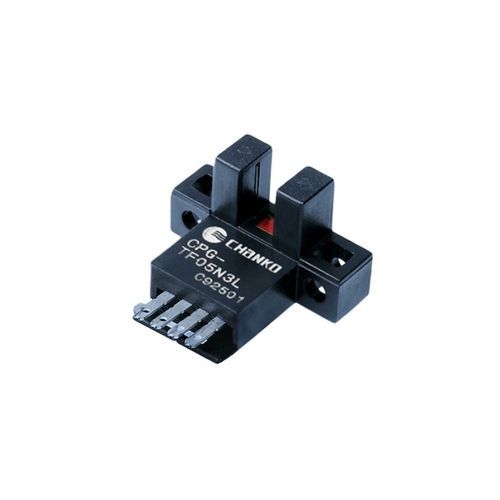

- Modello: CPG-TF05N3L-A
- Serie: CPG
- Distanza di rilevamento: 0–5 mm
- Struttura: tipo fessura, larghezza fessura 5 mm
- Principio: fascio attraversante
- Sorgente luminosa: infrarosso
- Frequenza di risposta: 1000 Hz
- Tempo di risposta: 500 μs
- Uscita: PNP NO/NC (commutazione)
- Tensione di alimentazione: DC 5–24 V
- Consumo: ≤ 12 mA
- Protezione: IP50
- Lunghezza del cavo: 0,5 m
- Temperatura di funzionamento: -25 °C a 55 °C
- Peso: ca. 3 g
- Materiali: corpo PBT; parti ottiche policarbonato; cavo PVC
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
