Sensore fotoelettrico a barriera CX6-DP50Xa riflessione direttarettangolareinfrarosso
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a barriera, a riflessione diretta
- Guscio
- rettangolare
- Tipo de fascio
- infrarosso
- Altre caratteristiche
- ad alta prestazione, con amplificatore integrato, ad alta velocità, impermeabile, a tenuta stagna, con display digitale, con a calibrazione
- Applicazioni
- per pezzi piccoli, per la logistica, per riconoscimento oggetti, per cancello, per applicazioni igieniche, per confezionatrice, per porta automatica
- Portata massima
Min.: 1 mm
(0 in)Max.: 2.000 mm
(6,6 in)
Descrizione
Serie
Sensori fotoelettrici serie CPG
Panoramica prodotto
Caratteristiche principali
Parametri meccanici / elettrici
Materiali
Ambiente d'uso
Applicazioni consigliate
Documenti e disegni
Specifiche tecniche (riepilogo)
Sensori fotoelettrici serie CPG
Panoramica prodotto

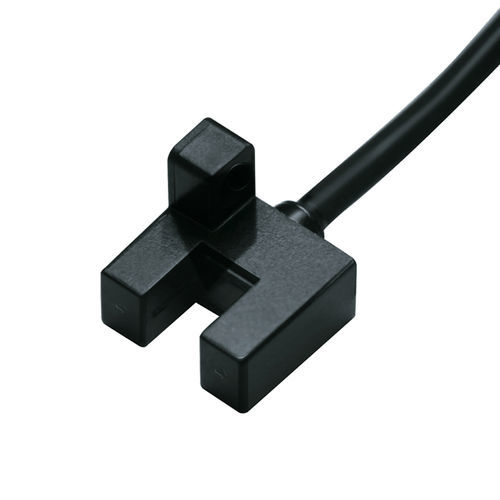

- Modello: CPG-TF05N3R
- Portata di rilevamento: 0–5 mm
- Struttura: tipo scanalatura
- Principio di rilevamento: barriera (a trasmissione)
- Larghezza scanalatura: 5 mm
- Uscita: NPN NO/NC (segnale di commutazione)
- Tensione di alimentazione: DC 5–24 V
Caratteristiche principali
- Lato di rilevamento: superficie della scanalatura
- Lunghezza cavo: 1 m (cavo sagomato)
- Frequenza di risposta: 1000 Hz
- Tempo di risposta: 500 µs
- Sorgente luminosa: infrarosso
- Versione: R
- Accessori: manuale utente, certificato
- Oggetto rilevabile standard: oggetti opachi ≥ 2 × 0,8 mm
Parametri meccanici / elettrici
- Tipo di uscita: NPN NO/NC
- Cablaggio: 4 fili DC
- Grado di protezione: IP50
- Tipo di segnale: commutazione
- Modalità di funzionamento: Light ON / Dark ON
- Assorbimento: <35 mA
- Indicatore: LED rosso (acceso in ricezione)
- Protezione: protezione contro i cortocircuiti
- Tensione residua: <0,8 V (carico 100 mA); <0,4 V (carico 40 mA). Per uscita PNP a collettore aperto DC 5–24 V ≤50 mA, tensione residua <0,8 V (carico 50 mA)
- Corrente di carico: vedere specifiche tensione residua (varia in base al tipo di uscita)
- Resistenza agli urti: 300 m/s², X/Y/Z, 3 urti
- Resistenza alle vibrazioni: 20–2000 Hz, escursione 1,5 mm, X/Y/Z, 2 h
- Peso: ca. 19 g
Materiali
- Scocca: PBT
- Parti trasparenti / emettitore / ricevitore: policarbonato
- Cavo: PVC
Ambiente d'uso
- Temperatura d'esercizio: -25 °C a 55 °C
- Umidità: 5–95 % UR (senza condensa, senza gelo)
- Illuminazione ambiente: <1000 lx
Applicazioni consigliate
- Assemblaggio e controllo elettronico 3C
- Sistemi di parcheggio automatici
- Automazione logistica e magazzini
Documenti e disegni
- Manuale utente (incluso)
- Modello 3D (STP) disponibile
Specifiche tecniche (riepilogo)
- Modello: CPG-TF05N3R
- Serie: sensori fotoelettrici CPG
- Rilevamento: 0–5 mm (barriera)
- Struttura: scanalatura, larghezza 5 mm
- Uscita: NPN NO/NC
- Tensione di alimentazione: DC 5–24 V
- Assorbimento: <35 mA
- Frequenza di risposta: 1000 Hz
- Tempo di risposta: 500 µs
- Grado di protezione: IP50
- Lunghezza cavo: 1 m (sagomato)
- Materiali: scocca PBT, parti trasparenti PC, cavo PVC
- Temperatura di esercizio: -25 °C a 55 °C
- Umidità: 5–95 % UR (senza condensa)
- Peso: ca. 19 g
