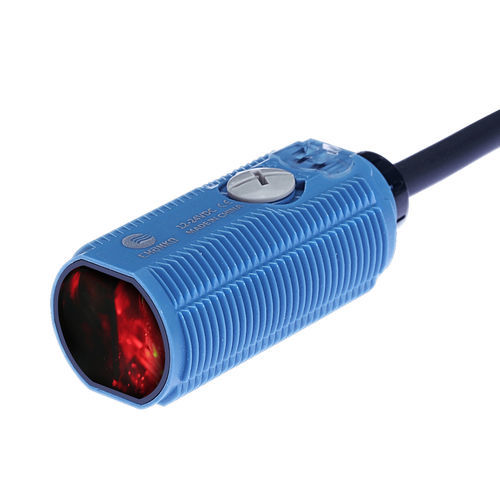

Sensore fotoelettrico sensore a riflessione diretta CPA-DF1MP3-Acilindricoinfrarossoin materia plastica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sensore a riflessione diretta
- Guscio
- cilindrico
- Tipo de fascio
- infrarosso
- Altre caratteristiche
- in materia plastica
- Applicazioni
- per la logistica
- Portata massima
Max.: 1 m
(3'03" )Min.: 0 m
(0'00" )
Descrizione
Panoramica del prodotto
Caratteristiche principali
Accessori
Parametri meccanici / elettrici
Ambiente di impiego
Ottica e rilevamento
Materiali
Applicazioni / Note
Specifiche tecniche
- Modello: CPA-DF1MP3-A
- Serie: sensori fotoelettrici serie CPA
Caratteristiche principali
- Portata di rilevamento: 0–1 m
- Scocca: cilindrica, M18
- Principio di rilevamento: riflessione diffusa
- Uscita: PNP NO/NC
- Tensione di alimentazione: DC 12–24 V
- Lunghezza cavo: 0,5 m (o opzione con connettore M12)
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
Accessori
- Manuale d'uso
- Dadi M18 ×2
- Certificato di conformità
Parametri meccanici / elettrici
- Cablaggio: 4 fili DC
- Grado di protezione: IP65
- Connessione: opzione connettore M12
- Tipo di segnale: commutazione
- Modalità di funzionamento: Light ON / Dark ON
- Assorbimento: <25 mA
- Indicatori: funzionamento (arancione), stabilità (verde)
- Protezione: protezione contro i cortocircuiti
- Tensione residua: <3 V (alimentazione carico <30 V)
- Corrente di carico: <100 mA (con tensione residua <3 V, alimentazione carico <30 V)
- Resistenza di isolamento: >20 MΩ (DC 500 V)
- Regolazione sensibilità: manopola monogiro
- Peso: circa 55 g
- Resistenza agli urti: 300 m/s², 3 urti in X/Y/Z
- Resistenza alle vibrazioni: 10–55 Hz, escursione 1,5 mm, 2 h in X/Y/Z
- Tenuta dielettrica: AC 1000 V 50/60 Hz, 1 min (tra parti in tensione e scocca)
Ambiente di impiego
- Temperatura di funzionamento: -25 °C a 55 °C
- Umidità funzionamento/immagazzinamento: 35–95% UR (senza condensa)
- Illuminazione ambiente: <10000 lx
Ottica e rilevamento
- Sorgente luminosa: infrarosso
- Direzione di rilevamento: frontale
- isteresi: <20% della portata di rilevamento
- Oggetto standard: carta bianca 300 × 300 mm
Materiali
- Scocca / dadi: ABS
- Lente / finestra: PMMA
- Manopola: POM
- Cavo: PVC
Applicazioni / Note
- Applicazioni tipiche: elettronica 3C, parcheggi automatici, controllo in logistica e magazzini
Specifiche tecniche
- Portata di rilevamento: 0–1 m
- Dimensione scocca: M18
- Lunghezza cavo: 0,5 m
- Uscita: PNP NO/NC
- Tensione di alimentazione: DC 12–24 V
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
- Grado di protezione: IP65
- Assorbimento: <25 mA
- Corrente di carico: <100 mA
- Tensione residua: <3 V
- Resistenza di isolamento: >20 MΩ (DC 500 V)
- Modalità di funzionamento: Light ON / Dark ON
- Indicatori: arancione (funzionamento), verde (stabilità)
- Urto / vibrazione / dielettrico: vedi parametri meccanici / elettrici
- Peso: ≈55 g
