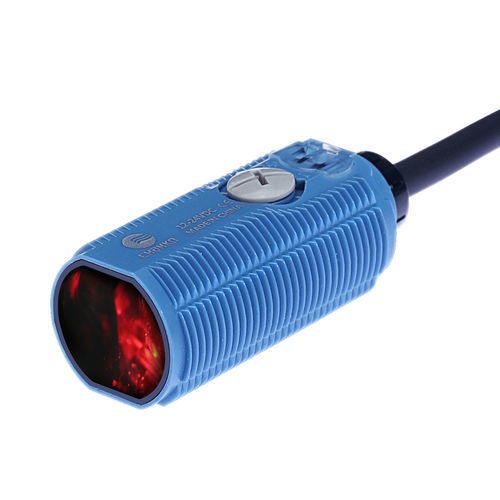

Sensore fotoelettrico a riflessione diretta CPA-DF100P3

cilindricoinfrarossoin materia plastica

Prodotto
CPA-DF100P3 — Sensore fotoelettrico a riflessione diffusa della serie CPA per rilevamento a breve distanza, corpo M18.

Caratteristiche principali

• Campo di rilevamento: 0–100 mm
• Corpo: cilindrico (M18)
• Principio di rilevamento: riflessione diffusa
• Uscita: PNP, NO/NC selezionabile
• Tensione di alimentazione: DC 12–24V
• Lunghezza cavo: 2 m
• Grado di protezione: IP65

Specifiche tecniche

• Distanza di rilevamento: 0–100 mm
• Lunghezza cavo: 2 m
• Direzione di rilevamento: frontale
• Frequenza di risposta: 500 Hz
• Tempo di risposta: 1 ms
• Sorgente luminosa: infrarossa
• Isteresi: <= 20% della distanza di rilevamento
• Oggetto di prova standard: carta bianca verniciata 300×300 mm
• Materiali: corpo/dado: ABS; lente/finestra: PMMA; manopola: POM; cavo: PVC
• Peso: ca. 50 g

Parametri meccanici/elettrici

• Tipo di uscita: PNP, NO/NC
• Tensione di alimentazione: DC 12–24V
• Cablatura: 4 fili DC
• Protezione: IP65
• Connessione: cavo stampato
• Tipo di segnale: commutazione
• Modalità di funzionamento: Light ON / Dark ON
• Assorbimento: <= 25 mA
• Indicatori: funzionamento (arancione), stabilità (verde)
• Protezione: protezione contro i cortocircuiti
• Tensione residua: <= 3 V (tensione di carico <= 30 V)
• Corrente di carico: <= 100 mA (tensione residua <= 3 V)
• Resistenza di isolamento: >= 20 MΩ (DC 500 V)
• Regolazione della sensibilità: manopola monogiro
• Resistenza agli urti: 300 m/s², 3 volte in X/Y/Z
• Tensione di prova: AC 1000 V 50/60 Hz 1 min (parti caricate vs corpo)
• Vibrazioni: 10–55 Hz, escursione 1,5 mm, 2 h in X/Y/Z

Ambiente d'uso

• Temperatura di esercizio: -25 °C a 55 °C
• Umidità: 35–95% UR (senza condensa)
• Illuminazione ambientale: <= 10.000 lx

Accessori

• Manuale d'uso
• Dadi M18 ×2
• Certificato di conformità
