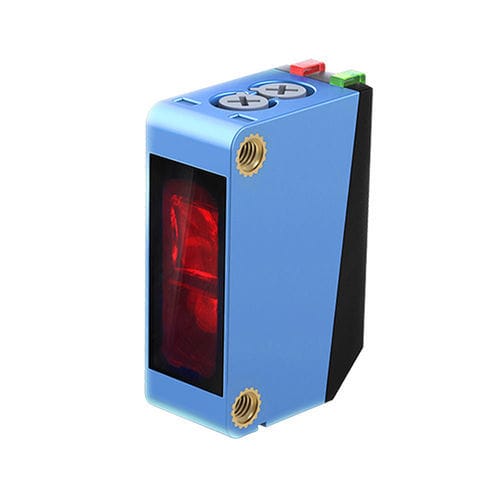

Sensore fotoelettrico con soppressione di sfondo CPY-DBR250P3-A

quadratoluce rossa

Prodotto
Il CPY-DBR250P3-A è un sensore fotoelettrico a soppressione di sfondo per il rilevamento di oggetti industriali, con campo di rilevamento 0–250 mm, uscita PNP e alimentazione DC 12–24 V.

Caratteristiche principali

• Portata di rilevamento: 0–250 mm
• Forma dell'involucro: piccolo rettangolare
• Principio di rilevamento: soppressione del fondo
• Dimensioni: 21 x 12 x 32 mm
• Uscita: PNP, NO/NC selezionabile
• Tensione di alimentazione: DC 12–24 V

Specifiche dettagliate

• Lunghezza cavo: 0,5 m
• Direzione di rilevamento: frontale
• Frequenza di risposta: 500 Hz
• Tempo di risposta: 1 ms
• Sorgente luminosa: luce rossa
• Accessori: manuale, staffa di montaggio, viti di fissaggio, cacciavite di regolazione, certificato
• Istereesi: inferiore al 10% della distanza di rilevamento
• Oggetto di prova standard: carta verniciata bianca 300 x 300 mm
• Materiali: involucro ABS; lente/finestra PC; cavo PVC

Parametri meccanici / elettrici

• Tipo di uscita: PNP, NO/NC
• Tensione di alimentazione: DC 12–24 V
• Modalità di alimentazione: tre fili DC
• Grado di protezione: IP65
• Connessione: connettore M12
• Tipo di segnale: uscita a commutazione
• Modalità di funzionamento: Light ON / Dark ON
• Assorbimento di corrente: < 25 mA
• Indicatori: LED di funzione (arancione), LED di stabilità (verde)
• Protezione: protezione contro i cortocircuiti
• Tensione residua: < 3 V
• Corrente di carico: < 100 mA (tensione residua < 3 V con 2 m di cavo)
• Resistenza di isolamento: > 20 MΩ (DC 500 V)
• Resistenza agli urti: 300 m/s², 10 volte X, Y, Z
• Tenuta dielettrica: AC 1000 V 50/60 Hz 1 min tra parti caricate e involucro
• Resistenza alle vibrazioni: 10–55 Hz, escursione 1,5 mm, 2 h X, Y, Z
• Peso: circa 35 g

Ambiente di impiego

• Temperatura di esercizio: -25 °C a 55 °C
• Umidità esercizio/immagazzinamento: 35–85% RH (senza condensa)
• Illuminazione ambiente: < 10 000 lx

Specifiche tecniche

• Modello: CPY-DBR250P3-A
• Campo di rilevamento: 0–250 mm
• Dimensioni: 21 x 12 x 32 mm
• Alimentazione: DC 12–24 V
• Uscita: PNP, NO/NC
• Tempo di risposta: 1 ms (500 Hz)
• Grado di protezione: IP65
• Connessione: connettore M12
• Materiali: involucro ABS, lente/finestra PC, cavo PVC
• Lunghezza cavo: 0,5 m
• Peso: circa 35 g
