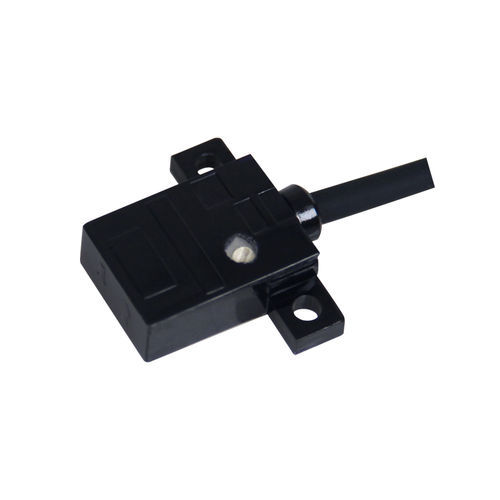

Sensore fotoelettrico a riflessione diretta CPF-DF5N1-Ainfrarosso
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a riflessione diretta
- Tipo de fascio
- infrarosso
- Portata massima
Max.: 5 mm
(0,2 in)Min.: 0 mm
(0 in)
Descrizione
Prodotto
Caratteristiche principali
Specifiche tecniche
Parametri meccanici / elettrici
Ambito di applicazione
Accessori / Documentazione
Caratteristiche / specifiche tecniche
- Serie: sensori fotoelettrici serie CPF
- Modello: CPF-DF5N1-A
Caratteristiche principali
- Distanza di rilevamento: 0~5 mm
- Forma del prodotto: piatta
- Principio di rilevamento: riflessione diffusa (infrarosso)
- Dimensioni: 15 × 8 × 26 mm
- Tipo di uscita: NPN NO
- Tensione di alimentazione: DC 12~24 V
Specifiche tecniche
- Distanza di rilevamento: 0~5 mm
- Struttura: involucro piatto
- Principio di rilevamento: riflessione diffusa
- Dimensioni complessive: 15 × 8 × 26 mm
- Lunghezza cavo: 0,5 m
- Direzione di rilevamento: frontale
- Frequenza di risposta: 200 Hz
- Tempo di risposta: 2,5 ms
- Tipo di sorgente luminosa: infrarosso
- Accessori: manuale, certificato
- isteresi: < 20% della distanza di rilevamento
- Obiettivo standard: carta verniciata bianca 50 × 50 mm
- Materiale: involucro PC; cavo PVC
Parametri meccanici / elettrici
- Uscita: NPN NO
- Tensione di alimentazione: DC 12~24 V
- Alimentazione: cablaggio DC a tre fili
- Grado di protezione: IP50
- Connessione: connettore
- Tipo di segnale: commutazione
- Modalità di funzionamento: Light ON
- Assorbimento di corrente: < 15 mA
- Indicatore: rosso (si accende quando riceve luce)
- Circuiti di protezione: protezione da cortocircuito e inversione di polarità in uscita
- Tensione residua: < 3 V
- Corrente di carico: < 100 mA (tensione residua < 3 V con cavo da 2 m)
- Resistenza di isolamento: > 20 MΩ (misurata a DC 500 V)
- Resistenza agli urti: 150 m/s², 10 volte in X, Y, Z
- Tensione di isolamento: AC 1000 V 50/60 Hz 1 min tra parti in tensione e involucro
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza 1,5 mm, 2 h in X, Y, Z
- Peso: ca. 20 g
Ambito di applicazione
- Temperatura di esercizio: -25°C a 55°C
- Umidità esercizio/stoccaggio: 35%–95% UR (senza condensa)
- Illuminazione ambientale: inferiore a 10000 lx
Accessori / Documentazione
- Manuale e certificato inclusi
Caratteristiche / specifiche tecniche
- Modello: CPF-DF5N1-A
- Serie: sensori fotoelettrici serie CPF
- Distanza di rilevamento: 0~5 mm
- Principio: riflessione diffusa (infrarosso)
- Uscita: NPN NO, DC tre fili
- Tensione di alimentazione: DC 12~24 V
- Tempo di risposta/frequenza: 2,5 ms / 200 Hz
- Protezione: IP50; protezione contro cortocircuiti e inversione di polarità
- Materiale: involucro PC, cavo PVC
- Peso: ~20 g
- Temperatura/umidità di esercizio: -25°C~55°C / 35%–95% UR
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di CHANKO SENSORAltri prodotti CHANKO SENSOR
CPF Series
