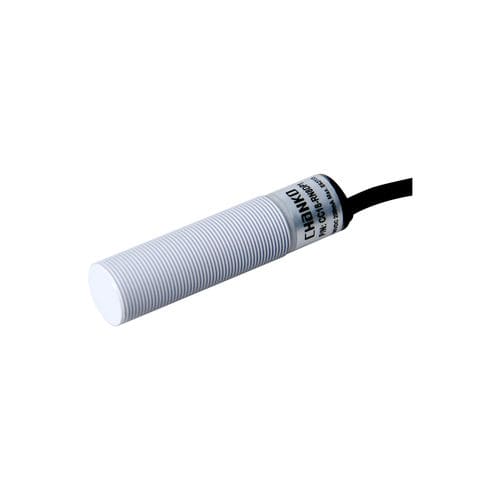

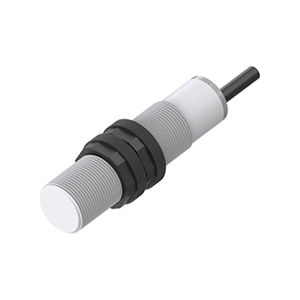

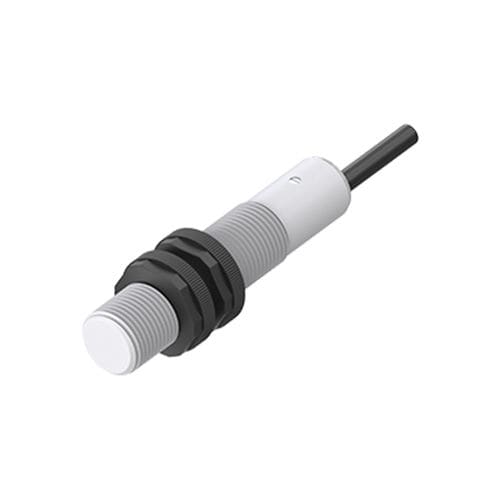

Sensore di prossimità capacitivo CC12-RF3DN1
cilindricoM30con funzione di commutazione

Sensore di prossimità capacitivo - CC12-RF3DN1 - CHANKO SENSOR - cilindrico / M30 / con funzione di commutazione
Sensore di prossimità capacitivo - CC12-RF3DN1 - CHANKO SENSOR - cilindrico / M30 / con funzione di commutazione
Sensore di prossimità capacitivo - CC12-RF3DN1 - CHANKO SENSOR - cilindrico / M30 / con funzione di commutazione - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tecnologia
capacitivo
Forma
cilindrico
Diametro
M30
Segnale di uscita
con funzione di commutazione, NPN
Tensione di alimentazione
24 VDC, 12 VDC
Montaggio
a filo
Livello di protezione
IP67
Altre caratteristiche
3 cavi
Range di misura

Min.: 0 mm
(0 in)

Max.: 30 mm
(1,18 in)

Temperatura di processo

Min.: -25 °C
(-13 °F)

Max.: 70 °C
(158 °F)

Descrizione

Prodotto
  • Modello: CC30-RN30DN2
  • Serie: sensori capacitivi serie CC30


Panoramica
  • Tipo: Standard
  • Distanza di rilevamento: 30 mm
  • Forma: Cilindrica
  • Principio di rilevamento: Capacitivo
  • Filettatura/dimensione: M30
  • Uscita: NPN NC (normalmente chiusa)
  • Lunghezza cavo: 2 m (cavo sagomato)
  • Direzione di rilevamento: Frontale


Specifiche tecniche
  • Frequenza di risposta: 100 Hz
  • Tempo di risposta: 5 ms
  • Oggetti rilevabili: Non metallici
  • Accessori: 2 dadi, certificato
  • Isteresi: ≤15% della distanza di rilevamento
  • Target di prova standard: Ferro 90 × 90 × 1 mm
  • Deriva termica: ±10% della distanza di rilevamento tra -25 e +70 °C (rif. +23 °C)
  • Materiali: Scocca PBT; cavo PVC


Parametri meccanici / elettrici
  • Tipo di uscita: NPN NC
  • Tensione di alimentazione: DC 12–24 V
  • Alimentazione: 3 fili DC
  • Grado di protezione: IP67
  • Connessione: Cavo sagomato
  • Tipo di segnale: Uscita di commutazione
  • Modalità di funzionamento: Normalmente chiusa
  • Montaggio: Non a filo
  • Corrente assorbita: ≤10 mA
  • Indicatore: LED rosso di uscita
  • Circuiti di protezione: Protezione corto circuito, protezione da sovratensioni
  • Influenza della tensione: Variazione ≤1% della distanza per ±15% di variazione di alimentazione
  • Corrente di carico: ≤200 mA
  • Resistenza di isolamento: ≥50 MΩ (DC 500 V)
  • Resistenza agli urti: 500 m/s², X/Y/Z 3 volte
  • Tensione di tenuta: AC 1000 V 50/60 Hz 1 min tra parti attive e scocca
  • Resistenza alle vibrazioni: 10–55 Hz ampiezza doppia 1,5 mm, X/Y/Z 2 h
  • Peso: ca. 195 g


Ambiente di utilizzo
  • Temperatura di esercizio: -25 a 70 °C


Disegni / Uscita di controllo / Dimensioni
  • La pagina prodotto include il diagramma dell'uscita per cavo sagomato capacitivo e i disegni dell'ingombro cilindrico (immagini indicative)


Applicazioni raccomandate
  • Industria elettronica 3C
  • Sistemi di parcheggio automatizzati
  • Logistica e magazzinaggio


Caratteristiche / specifiche tecniche
  • Modello: CC30-RN30DN2
  • Tipo: Standard
  • Distanza di rilevamento: 30 mm
  • Principio: Capacitivo
  • Tensione di alimentazione: DC 12–24 V
  • Uscita: NPN NC (normalmente chiusa)
  • Grado di protezione: IP67
  • Temperatura di esercizio: -25 a 70 °C
  • Materiali: Scocca PBT, cavo PVC
