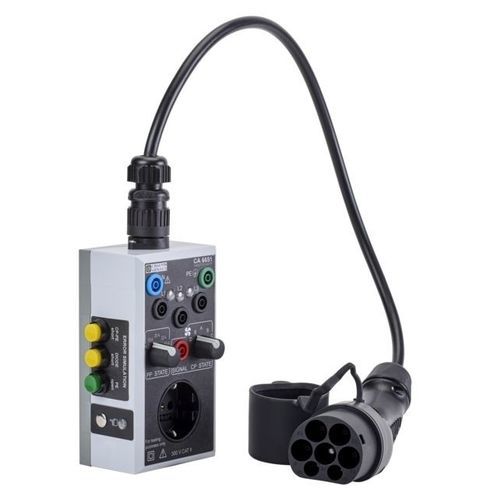

Adattatore elettrico di prova CA 6651

per stazione di caricamentodi sicurezza

Appositamente progettato per la verifica delle colonnine di ricarica dei veicoli elettrici, l’adattatore di prova CA 6651 è semplicissimo da utilizzare: interfacciandosi in serie con l’uscita del terminale, permette di accedere a vari punti di misurazione sulle prese di Tipo 2 per eseguire tutte le prove elettriche necessarie. Il dispositivo CA 6651 consente innanzitutto di: - Eseguire una prova funzionale per verificare la presenza delle fasi e il collegamento fra il conduttore di protezione (PE) e la messa a terra. - Verificare la sicurezza elettrica delle colonnine di ricarica per veicoli elettrici in abbinamento a un controllore multifunzione (ad esempio i dispositivi CA 6117, CA 6131, CA 6133 o MX 535) : Prova dell’alimentazione di rete, verifica della messa a terra, prova RCD, misurazione dell’isolamento. L’adattatore di prova CA 6651 controlla inoltre il corretto funzionamento della colonnina di ricarica simulando tutti i possibili stati del veicolo elettrico: collegato, non collegato, in ricarica, ecc. Per appurare l’effettiva trasmissione del segnale tra la colonnina e l’adattatore, è necessario disporre di un oscilloscopio di tipo HandScope Punti forti • - Adattatore di prova per colonnine di ricarica a corrente alternata Modo 3 provviste di connettore di Tipo 2 • - Simulazione dello stato del veicolo (segnale CP) • - Selezione e simulazione delle correnti di ricarica da 13 a 63 A (stato PP) • - Collegamento per la visualizzazione dello stato del segnale (CP) • - Test PE preliminare per verificare la presenza di tensioni pericolose sul conduttore PE • - Indicazione della presenza delle fasi L1/L2/L3 mediante 3 LED
