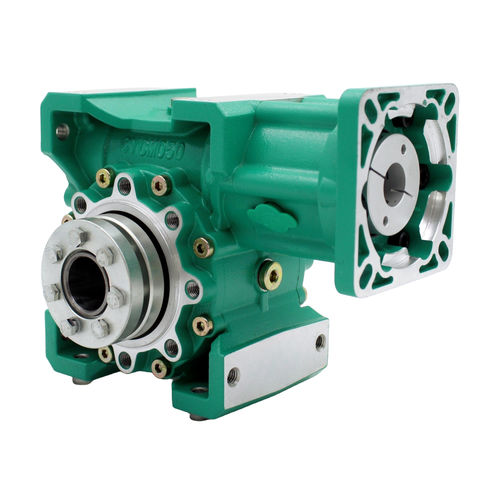

Riduttore a vite senza fine CYCM50ad assi ortogonaliad albero pienoa doppio albero di uscita
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a vite senza fine
- Orientazione degli assi
- ad assi ortogonali
- Tipo di albero
- ad albero pieno, a doppio albero di uscita, a multiple uscite
- Coppia
- 50 - 100 Nm
- Numero di stadi
- monostadio, a doppio stadio
- Prestazioni
- ad alta precisione, ad alto rendimento, silenzioso, ad alta prestazione, senza manutenzione, a gioco ridotto
- Applicazioni
- per trasmissione, per motore, per robot, per applicazioni industriali, per attrezzatura di movimentazione, per tessili, per centrifuga, di ventilatori, per servomotore, per applicazioni minerarie, per ascensore, per porta, per applicazioni di frantumazione, per applicazioni pesanti, per sistema di sollevamento, per applicazioni marine, per argano, per applicazioni di sollevamento, per trasportatore, per macchine, per rettificatrice, per pompa, per motore elettrico, per miscelatore, per betoniera semovente, per accoppiamento motore, per il settore delle gru e del sollevamento, per macchina di taglio
- Altre caratteristiche
- di alta qualità
- Rapporto di riduzione
Min.: 5 unit
Max.: 80 unit
Descrizione
La serie di riduttori a vite senza fine CYCM è caratterizzata da un gioco ridotto e regolabile e da un'elevata precisione di 0,5-2 minuti di arco, è progettata per i servomotori e copre l'intero settore industriale ed è adatta per il posizionamento ripetuto, l'indicizzazione di precisione e altri campi di controllo industriale intelligente. Sono ampiamente utilizzati in settori di fascia alta come l'aerospaziale, la robotica e i semiconduttori a chip. ABB, SIEMES e altri motori di fascia alta possono essere installati insieme al nostro riduttore.
Caratteristiche principali
- Modello n.: CYCM 050
- 0,5-2 Arc minuti ad alta precisione
- Uscita di fabbrica, fornire video in uscita di ispezione di fabbrica
- Rapporto di velocità: 5:1,7.5:1,10:1,15:1,20:1,25:1,30:1,40:1,50:1,60:1,80:1
- Dimensione di ingresso: ∅14/19/20/22mm
- Foro di uscita del disco di bloccaggio: ∅25mm
- Foro di uscita: ∅25mm
- Albero di uscita: ∅35mm
- Flangia: 85*85mm
- Coppia nominale in ingresso: 1,2 ~ 17 N.m
- Coppia di uscita nominale: 51~ 90N.m
- Potenza nominale del motore in ingresso: 0.37kw-3.2Kw
- Alloggiamento in lega di alluminio pressofuso
- La ruota elicoidale adotta il bronzo di stagno di alta qualità
- Certificazione: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001
- Orientamento di montaggio: B3 B6 B7 B8 V5 V6
- Con 8 diversi modi di uscita, C1, C2, CR, 2C, ASL, ASR, HIHO, AB allegati
- Può essere personalizzato in base alle esigenze del cliente
- Tempo di consegna: 7-20 giorni
- Peso lordo approssimativo: 7 KGS (NW circa 4.6kgs)
Vantaggi principali
- Basso aumento della temperatura
- Basso rumore, funzionamento regolare
- Lunga durata e maggiore resistenza
- Risparmio energetico ed elevata efficienza
- Può essere installato in qualsiasi posizione e in tutte le direzioni
- Lubrificante completamente sintetico incorporato, senza tappo di sfiato, completamente sigillato ed esente da manutenzione, non è necessario aggiungere olio per tutta la vita
---
