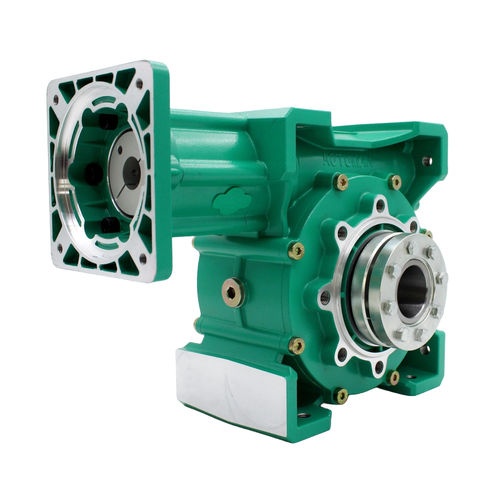

Riduttore a vite senza fine CYCM 090ad assi ortogonaliad albero pienoa doppio albero di uscita
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a vite senza fine
- Orientazione degli assi
- ad assi ortogonali
- Tipo di albero
- ad albero pieno, a doppio albero di uscita, a multiple uscite
- Coppia
- 200 - 500 Nm
- Numero di stadi
- monostadio, a doppio stadio
- Prestazioni
- ad alta precisione, ad alta prestazione, silenzioso, a gioco ridotto, ad alto rendimento, senza manutenzione
- Applicazioni
- per applicazioni industriali, per trasmissione, per ascensore, per sistema di sollevamento, per servomotore, per robot, per applicazioni pesanti, per trasportatore, per applicazioni di frantumazione, per applicazioni di sollevamento, di ventilatori, per attrezzatura di movimentazione, per motore, per macchine, per applicazioni minerarie, per centrifuga, per argano, per tessili, per porta, per applicazioni marine
- Altre caratteristiche
- di alta qualità, per pompa, per accoppiamento motore, per rettificatrice, per miscelatore, per il settore delle gru e del sollevamento, per taglio, per betoniera semovente, per motore
- Rapporto di riduzione
Max.: 80 unit
Min.: 5 unit
Descrizione
La serie CYCM di riduttori a vite senza fine ad alta precisione 0,5-2 minuti Arc è progettata per i servomotori (C1, C2, CR, 2C, ASL, ASR, HIHO) che coprono l'intero settore e sono adatti per il posizionamento ripetitivo preciso, l'indicizzazione di precisione e altri campi di controllo industriale intelligente. Sono ampiamente utilizzati in settori di fascia alta come l'aerospaziale, la robotica e i semiconduttori a chip. ABB, SIEMES e altri motori di fascia alta possono essere installati insieme al nostro riduttore.
Caratteristiche principali
- 0,5-2 Arc minuti ad alta precisione
- Uscita di fabbrica
- Rapporto di velocità: 5:1,7.5:1,10:1,15:1,20:1,25:1,30:1,40:1,50:1,60:1,80:1
- Dimensione di ingresso: ∅19/20/22/24/28mm
- Foro di uscita del disco di bloccaggio: ∅40mm
- Foro di uscita: ∅40mm
- Albero di uscita: ∅50mm
- Flangia: 150*150mm
- Coppia nominale in ingresso: 4.6 ~ 72,7 N.m
- Coppia nominale in uscita: 232 ~ 460 N.m
- Alloggiamento in lega di alluminio pressofuso
- La ruota elicoidale adotta il bronzo di stagno di alta qualità
- Certificazione: RoHS/CE/IAF/CNAS /ISO9001/45001/14001
- Orientamento di montaggio: B3 B6 B7 B8 V5 V6
- Può essere personalizzato in base alle esigenze del cliente
- Tempo di consegna: 7 giorni
- Peso lordo approssimativo: 17 KGS
Vantaggi principali
- Basso aumento della temperatura
- Bassa rumorosità, funzionamento regolare
- Lunga durata e maggiore resistenza
- Risparmio energetico ed elevata efficienza
- Può essere installato in qualsiasi posizione e in tutte le direzioni
- Lubrificante completamente sintetico incorporato, senza tappo di sfiato, completamente sigillato ed esente da manutenzione
- Altissima precisione, con ruota elicoidale ortogonale di alta precisione e albero a vite, gioco regolabile a 0,5-2 minuti d'arco per raddoppiare la precisione della trasmissione.
- Carico elevatissimo, superiore del 150% rispetto a prodotti con lo stesso interasse e lo stesso rapporto di riduzione.
---
