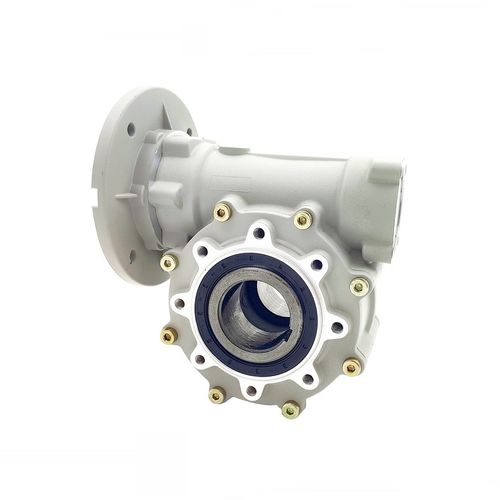

Riduttore a vite senza fine CYWF 80ad assi ortogonaliad albero cavo200 - 500 Nm
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a vite senza fine
- Orientazione degli assi
- ad assi ortogonali
- Tipo di albero
- ad albero cavo
- Coppia
- 200 - 500 Nm, 500 - 1000 Nm
- Montaggio
- pendolare, per montaggio su flangia
- Struttura
- compatto, con flangia
- Numero di stadi
- monostadio, multistadio
- Prestazioni
- ad alto rendimento, ad alta prestazione, senza manutenzione, ad alta coppia, a gioco ridotto, ad alta velocità, ad alta potenza, per carichi pesanti, ad alta capacità
- Applicazioni
- per robot, per trasmissione, per motore, per applicazioni industriali, per automazione, di trasmissione, per attrezzatura di movimentazione, per edificio, per macchine, per tessili, macchina, per ascensore, per porta, per applicazioni pesanti, per l'industria metallurgica, per applicazioni di sollevamento, per trasportatore, per laminatoio, per l'industria chimica, per apparecchi medici, per applicazioni ferroviarie, per applicazioni di frantumazione, per servomotore, per motore passo-passo, industriale, per macchina utensile, per macchina di imballaggio, per l'industria del cemento, per l'industria dello zucchero, per miscelatore, per accoppiamento motore, per funzionamento continuo, per minipala caricatrice, per impianto elettronico, per produzione di energia
- Altre caratteristiche
- di alta qualità, con trasmissione meccanica, di trasporto, in alluminio, con piede, combinato
- Velocità di rotazione
Min.: 14 rpm
(87,96 rad.min-1)Max.: 280 rpm
(1.759,29 rad.min-1)- Potenza
Min.: 0,75 kW
(1,02 hp)Max.: 7,5 kW
(10,2 hp)- Rapporto di riduzione
Min.: 5 unit
Max.: 100 unit
Descrizione
Il riduttore a vite senza fine CYWF 80 ha una dimensione di uscita di 80 mm, adotta una forma a scatola rotonda ed è appositamente progettato per applicazioni con fori di uscita di grandi dimensioni. Attualmente disponiamo di modelli CYWF50, CYWF60, CYWF60-S, CYWF70, CYWF80, CYWF90, CYWF100 e CYWF110 con foro di uscita da 50 mm a 110 mm. ABB, SIEMES e altri motori di fascia alta possono essere installati insieme al nostro riduttore.
Caratteristiche principali
- Uscita di fabbrica, fornire video ispezione di fabbrica
- Rapporto di velocità: 5:1,7.5:1,10:1,15:1,20:1,25:1,30:1,40:1,50:1,60:1,80:1,100:1
- Potenza nominale: 0,75KW--7,5KW
- Coppia di uscita: 200N.M--647N.M
- Ingresso: ∅35mm
- Uscita: ∅80mm (ø71-ø80 può essere personalizzato, nuovi prezzi da notare dal servizio)
- Flangia: 180*180mm
-Motore a 4 poli Velocità di ingresso: 1400rpm
-Velocità di uscita a 4 poli: 14rpm-280rpm
-Velocità di ingresso del servo: 2000rpm
- Velocità di uscita del servo: 20rpm-400rpm
- Alloggiamento in lega di alluminio pressofuso
- La ruota elicoidale adotta il bronzo allo stagno di alta qualità
- Certificazione: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001
- Flangia: rotonda o quadrata
- Orientamento di montaggio: B3 B6 B7 B8 V5 V6
- Può essere personalizzato in base alle esigenze del cliente
- Tempo di consegna: 7 giorni
- Peso lordo approssimativo: 25,5 kg
- Colore: blu, verde e grigio
Vantaggi principali
- Basso aumento della temperatura
- Bassa rumorosità, funzionamento regolare
- Lunga durata e maggiore resistenza
- Risparmio energetico e alta efficienza
- Lubrificante completamente sintetico incorporato, senza tappo di sfiato, completamente sigillato e privo di manutenzione, non è necessario aggiungere olio per tutta la vita
---
