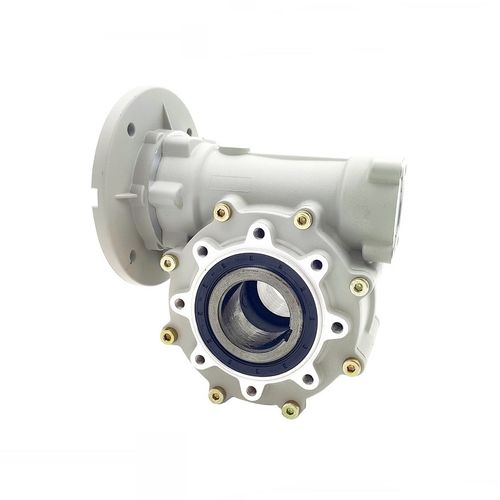

Riduttore a vite senza fine CYWF 100ad assi ortogonaliad albero cavo200 - 500 Nm
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a vite senza fine
- Orientazione degli assi
- ad assi ortogonali
- Tipo di albero
- ad albero cavo
- Coppia
- 200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm
- Montaggio
- pendolare, per montaggio su flangia
- Struttura
- compatto, con flangia
- Numero di stadi
- monostadio, multistadio
- Prestazioni
- ad alto rendimento, silenzioso, senza manutenzione, ad alta coppia, a gioco ridotto, ad alta potenza, per carichi pesanti, ad alta capacità
- Applicazioni
- per apparecchi medici, per trasmissione, per applicazioni pesanti, per applicazioni di sollevamento, per trasportatore, per porta, per l'industria della carta, per turbina, per ruota, per servomotore, per edificio, per attuatore, per concentratore di polveri, per automazione, per macchine, per utensili, per l'industria chimica, per applicazioni di frantumazione, per ascensore, per veicolo, per applicazioni ferroviarie, per banco di prova, per trasportatore, per edificio, per elevatore, per il settore della robotica, industriale, per macchina utensile, per macchina di imballaggio, per macchinario alimentare, per pompa, per l'industria del cemento, per l'industria dello zucchero, per l'industria metallurgica, per idropulitrice, per motore elettrico, per miscelatore, per betoniera semovente, per l'industria agroalimentare, per fabbricazione di pneumatici, per funzionamento continuo
- Altre caratteristiche
- di alta qualità, in alluminio, con trasmissione meccanica, di trasporto
- Velocità di rotazione
Min.: 14 rpm
(87,96 rad.min-1)Max.: 280 rpm
(1.759,29 rad.min-1)- Potenza
Min.: 0,75 kW
(1,02 hp)Max.: 7,5 kW
(10,2 hp)- Rapporto di riduzione
Min.: 5 unit
Max.: 100 unit
Descrizione
Il riduttore a vite senza fine CYWF 100 ha una dimensione di uscita di 100 mm, adotta una forma a scatola rotonda ed è appositamente progettato per applicazioni con fori di uscita di grandi dimensioni. Attualmente disponiamo di modelli CYWF50, CYWF60, CYWF60-S, CYWF70, CYWF80, CYWF90, CYWF100 e CYWF110 con foro di uscita da 50 mm a 110 mm. ABB, SIEMES e altri motori di fascia alta possono essere installati insieme al nostro riduttore.
Caratteristiche principali
- Uscita di fabbrica, fornire video ispezione di fabbrica
- Rapporto di velocità: 5:1,7.5:1,10:1,15:1,20:1,25:1,30:1,40:1,50:1,60:1,80:1,100:1
- Potenza nominale: 0,75KW--7,5KW
- Coppia di uscita: 200N.M--647N.M
-Motore a 4 poli Velocità di ingresso: 1400 giri/min
-Velocità di uscita a 4 poli: 14rpm-280rpm
-Velocità di ingresso del servo: 2000rpm
- Velocità di uscita del servo: 20rpm-400rpm
- Ingresso: ∅35mm
- Uscita: ∅100mm (ø91-ø100 può essere personalizzato, nuovi prezzi da notare dal servizio)
- Flangia: 180*180mm
- Alloggiamento in lega di alluminio pressofuso
- La ruota elicoidale adotta il bronzo di stagno di alta qualità
- Certificazione: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001
- Flangia: rotonda o quadrata
- Orientamento di montaggio: B3 B6 B7 B8 V5 V6
- Può essere personalizzato in base alle esigenze del cliente
- Tempo di consegna: 7 giorni
- Peso lordo approssimativo: 25,5 kg
- Colore: blu, verde e grigio
Vantaggi principali
- Basso aumento della temperatura
- Bassa rumorosità, funzionamento regolare
- Lunga durata e maggiore resistenza
- Risparmio energetico e alta efficienza
- Lubrificante completamente sintetico incorporato, senza tappo di sfiato, completamente sigillato e privo di manutenzione, non è necessario aggiungere olio per tutta la vita
---
