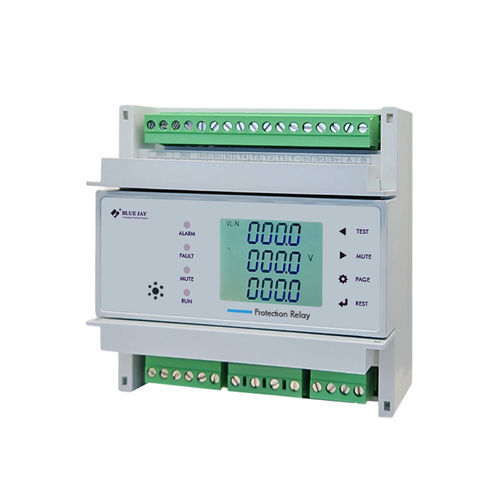

Relè di protezione di assenza di fase MPR-6M

di temperaturadi fattore di potenzadi corrente

Il relè di protezione multifunzione MPR-6M è adatto per la protezione dei circuiti e il monitoraggio delle linee elettriche e degli armadi di distribuzione. Può monitorare vari parametri in tempo reale, come corrente, tensione, potenza ed energia elettrica. È particolarmente ideale per la protezione di sicurezza delle linee di alimentazione critiche, distribuzione di energia antincendio, armadi di potenza industriali, sale computer e sistemi di distribuzione di energia degli edifici intelligenti. Il dispositivo ha un'unità di misura ad alta precisione di Classe 0.2 integrata, con uscita DO standard a 2 vie, ingresso DI a 2 vie (espandibile a 4 vie), 4 sensori di temperatura e monitoraggio della corrente residua a 2 vie. Supporta molteplici modalità di azione di protezione, inclusi sovracorrente, sovratensione e sottotensione. Tramite la comunicazione RS485, può caricare dati su piattaforme SCADA, EMS e di gestione e manutenzione intelligenti. Dispone anche di funzioni come allarme sonoro e luminoso, controllo remoto e scatto automatico. - Funzione di protezione: Sovratensione, Sottotensione, Blocco per sovracorrente, Sottocorrente, Sovraccarico, Sottocarico, Guasto di fase (perdita di fase), Squilibrio di corrente, Sotto potenza, Guasto a terra, Cortocircuito, Guasto esterno, Surriscaldamento, Guasto del modulo, Frequenza anomala, Fattore di potenza anomalo. - Caratteristica: Classe 0.2, misurazione in tempo reale dei parametri elettrici chiave; Protezione contro sovracorrente, sovra/sottotensione, ecc. (inclusa corrente residua); 2 uscite relè (logica personalizzata); 4 ingressi digitali passivi espandibili; Monitoraggio della temperatura a 4 canali (protezione apparecchiatura/armadio); 2 canali di corrente residua (rilevamento incendi elettrici); Supporta comunicazione RS485 Modbus RTU; Allarme sonoro-luminoso integrato; silenziamento/ripristino/autotest manuale. - Applicazione: Protezione/monitoraggio degli alimentatori in sistemi a bassa-media tensione; Armadio industriale: prevenzione incendi elettrici e isolamento guasti; Protezione per trasformatori, generatori, motori; Acquisizione dati per piattaforme SCADA, EMS, di gestione dell'energia; Monitoraggio della sicurezza: edifici intelligenti, impianti industriali, ecc. - Specifica: Modalità rete elettrica: 1P2W, 3P3W, 3P4W; Alimentazione: AC/DC 85-265V, 45-65Hz; Consumo: ≤5VA; Frequenza di aggiornamento dati: 1S; Valore nominale: 100V/220V/380V; Sovraccarico: 1.2Un; Consumo di energia: 100kΩ spento; DO: 2 canali, capacità di contatto relè: 5A@250VAC; 5A@30VDC; Comunicazione: RS485, Modbus-RTU o Ethernet, Modbus-TCP/IP; Uscita impulso: 1 canale, larghezza impulso 80ms, isolamento fotoelettrico; Grado di inquinamento: 2; Categoria di sovratensione: CATIII@277/480VAC; Capacità di isolamento: 2kV AC RMS 1 minuto, tra ingresso / uscita / custodia / alimentazione; Test di immunità alle scariche: IEC-61000-4-2 livello 4 @8kV; Test di immunità ai transitori veloci: IEC61000-4-4 livello 3 @Ingresso 1kV; Alimentazione 2kV; Test di immunità alle sovratensioni (urti): IEC61000-4-5 livello 4 @Modo comune: 4kV; Temperatura di lavoro: -10°C ~ +55°C; UR 5% ~ 95% (senza condensa); Temperatura di stoccaggio: -40°C ~ +85°C; UR 5% ~ 95% (senza condensa); Registro SOE: 60 elenchi, (30 elenchi DI/DO SOE e 30 elenchi Allarme SOE); Dimensione: 110mm×108mmx66mm (L*A*P), montaggio su guida DIN 35mm.
