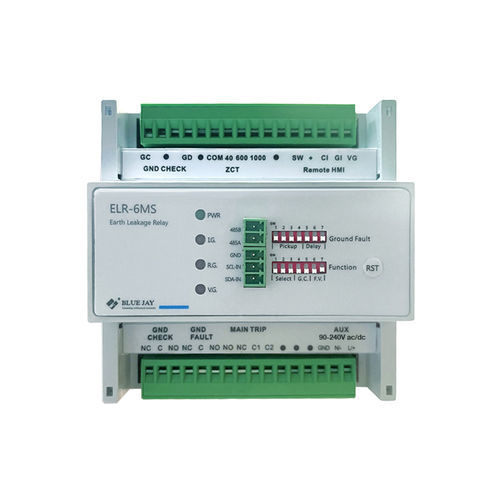

Relè di protezione con dispersione a terra ELR-6MS

DCACsu guida DIN

Panoramica
Il relè di dispersione a terra ELR-6MS è un dispositivo di protezione ad alta affidabilità progettato specificamente per l'industria mineraria, adatto sia ad applicazioni sotterranee che di superficie. Progettato per apparecchiature mobili con cavo trainato, utilizza un'architettura a microcontrollore che opera automaticamente in due modalità di protezione: rilevamento guasto a terra e rilevamento della resistenza di terra (verifica di terra). Questo progetto riduce i disturbi di intervento indesiderati garantendo la sicurezza del personale e delle macchine.

Introduzione alle funzioni

• Rilevamento guasto a terra: Richiede l'uso di sensori di corrente; l'ELR-6MS è progettato per funzionare con rapporti dei sensori di sequenza zero di 1000:1, 600:1 e 40:1 (200:5).
• Rilevamento verifica di terra: Realizzato tramite un filo pilota (GC). Il filo pilota trasporta la corrente di monitoraggio verso la macchina controllata e deve essere correttamente terminato con un terminatore a diodo Zener conforme agli standard industriali (due morsetti contrassegnati GC e GD). Il morsetto GC è collegato al filo pilota all'interno dell'involucro dell'apparecchiatura mobile; il morsetto GD è collegato alla massa della struttura della macchina. La perdita di tensione Zener provoca l'intervento del relè TRIP, rilevando anelli di terra aperti o cortocircuitati e proteggendo da condizioni di apparecchiatura non collegata a terra.

Cablaggio
Il prodotto implementa il cablaggio di verifica di terra tramite filo pilota; gli schemi di collegamento sono forniti nella documentazione e nelle illustrazioni del prodotto. La corretta terminazione di GC/GD con il terminatore a diodo Zener è richiesta per il corretto funzionamento della verifica di terra.

Caratteristiche / specifiche tecniche

• Tensione normale: 90–240 Vac/dc, 50/60 Hz. Consumo: 5 VA (AC) o 5 W (DC).
• Guasto a terra: Intervallo 10–500 mA. Intervallo di ritardo: istantaneo fino a 10 secondi.
• Sensori di sequenza zero: Rapporti supportati 1000:1, 600:1 e 40:1 (200:5).
• Resistenza di verifica di terra: Intervallo 10–50 Ω, ±15 %. Ritardo di intervento per verifica di terra: 150 ms, ±0,1 %.
• Contatti di uscita (3 DO): Relè principale di intervento — DPDT, capacità 8 A @ 250 Vac, 8 A @ 30 Vdc.
• Relè ausiliario guasto a terra — SPDT, capacità 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Relè ausiliario verifica di terra — SPDT, capacità 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Dielettrico: Contatti relè verso chassis — 1500 Vrms per 1 minuto. Terminali di controllo verso chassis — 1500 Vrms per 1 minuto.
• Intervallo di temperatura: Funzionamento −40 °C a +60 °C. Stoccaggio −40 °C a +80 °C.
• Montaggio e dimensioni: Montaggio standard su guida DIN 35 mm. L × A × P: 108 × 110 × 66 mm.
