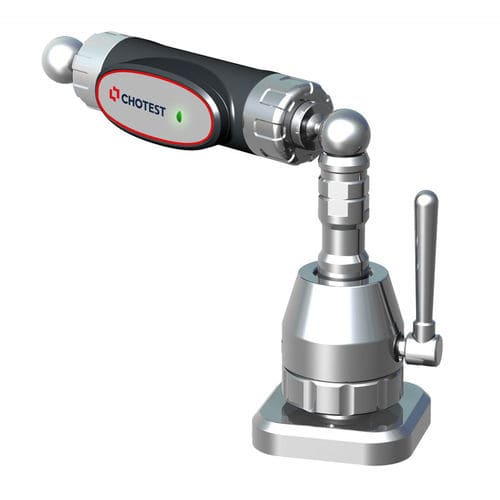

Ballbar wireless MT21

1. Semplice e veloce Il software di misura con funzionamento guidato può generare automaticamente il programma di funzionamento della macchina. Con una semplice impostazione, il test della pista circolare su tre piani ortogonali può essere completato in 10~15 minuti. 2. Potente funzione di analisi Il rapporto di diagnosi completo fornisce una valutazione completa e professionale delle prestazioni della macchina. Prendendo come esempio la misurazione a 360 gradi sul piano XY, è in grado di analizzare: gioco X, gioco Y, salto inverso X, salto inverso Y, divario laterale X, divario laterale Y, errore di periodo X, errore di periodo Y, disallineamento servo, perpendicolarità, rettilineità X, rettilineità Y, disallineamento proporzionale, errore di scala X, errore di scala Y, passo della filettatura X, passo della filettatura Y, velocità di avanzamento, disassamento centrale X, disassamento centrale Y, tolleranza di posizione, raggio di raccordo migliore, rotondità. 3. Funzionamento wireless I dati vengono trasferiti al computer portatile tramite Bluetooth wireless. Descrizione Progettato per ispezionare rapidamente le macchine utensili e migliorare la qualità della lavorazione, il ballbar wireless MT21 offre una soluzione rapida ed economica per l'ispezione delle macchine utensili a basso costo. Applicazioni Il software MT21 con funzionamento guidato implementa il test della pista circolare su tre piani ortogonali in modo rapido e semplice. È possibile generare automaticamente un rapporto di analisi in formato grafico secondo gli standard GB17421-4, ISO230-4, ASMEB5.54 o JISB e calcolare i valori di misura complessivi (rotondità, deviazione della rotondità) della precisione di posizionamento.
