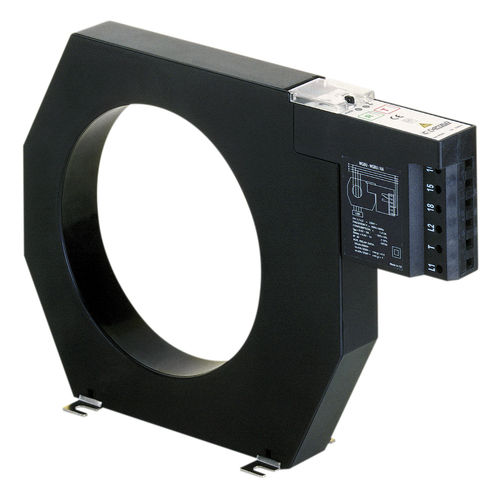

Trasformatore di corrente WGBU series

incapsulatoad alta frequenzaIEC

La serie WGBU è un sistema compatto di protezione contro le dispersioni a terra. È composta da un trasformatore toroidale con relè di dispersione a terra integrato. Relè elettronico multigamma La sensibilità è regolabile da 0,03 a 3 A Ritardo di intervento regolabile da 0,02 a 1 ws Relè di tipo A con filtraggio della corrente ad alta frequenza ed elevata immunità. Monitoraggio in vero valore quadratico medio (TRMS). Indicatori LED: LED di connessione alla rete LED di preallarme e di intervento: 1 lampeggio ogni 2 s, dispersione compresa tra il 25 e il 50 % della sensibilità selezionata; 1 lampeggio ogni 1 s, dispersione compresa tra il 50 e il 75 % della sensibilità selezionata; 1 lampeggio ogni 0,5 s, dispersione superiore al 75 % della sensibilità selezionata; acceso in modo permanente, intervento della protezione da dispersione verso terra La serie WGBU offre una protezione affidabile da dispersione verso terra, con un cablaggio più semplice e un risparmio nei tempi di montaggio. Inoltre, l’installazione è molto semplice, grazie alle sue dimensioni compatte.
