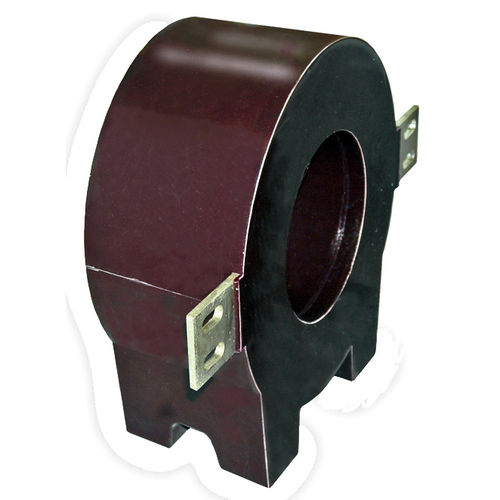

Bobina di arresto reattore AC RMV series

in ferritedi potenzacircolare

I reattori di strozzamento sono necessari per limitare le correnti transitorie prodotte durante la connessione dei condensatori. Le unità RMV di CIRCUTOR sono incapsulate in resina epossidica, il che garantisce il grado di isolamento richiesto. Il collegamento di banchi di condensatori comporta correnti e tensioni transitorie molto elevate. La norma IEC 60871-1 definisce il valore massimo che un banco di condensatori può sopportare come valore di picco di collegamento. Tale valore è pari a 100 volte la sua corrente nominale. Quando tale valore viene superato, è necessario installare REATTORI RMV a induttanza. Questi REATTORI hanno il compito di limitare la corrente transitoria a valori che possano essere sopportati dai condensatori. Il valore dell’induttanza è variabile, a seconda delle condizioni dell’impianto e, fondamentalmente, dei seguenti parametri: Potenza di cortocircuito dell’impianto Presenza di ulteriori banchi di condensatori Potenza di interruzione degli interruttori automatici. Il valore di picco della corrente di collegamento residua deve inoltre essere inferiore alla potenza di interruzione dell’interruttore dopo l’installazione del reattore.
