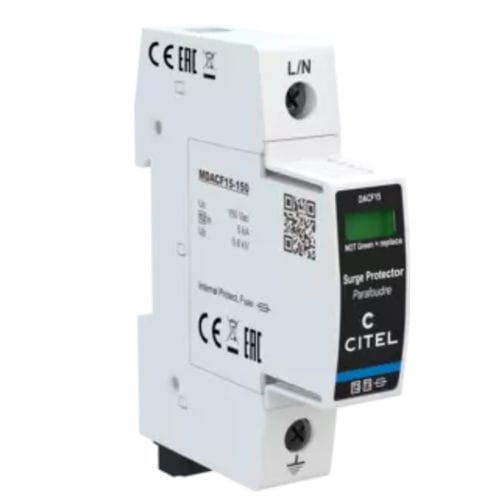

Limitatore di sovratensione di tipo 3 DACF15S series

di tipo 2per rete elettricacontro le sovratensioni

Caratteristiche principali

• Scaricatore di sovratensioni Tipo 2 (o 3) AC (SPD)
• Sicura di backup interna monitorata (non serve una sicura esterna)
• Interruttore termico interno con indicatore meccanico e segnalazione remota opzionale
• Corrente di scarica nominale In: 5 kA; Corrente massima Imax: 15 kA
• Progettazione modulare inseribile — un modulo per fase per configurazioni multipolari
• Segnalazione remota tramite contatto di scambio
• Conformità: EN 61643-11 / IEC 61643-11 / UL1449 ed.5

Descrizione
La serie DACF15S integra una sicura di backup interna monitorata e un dispositivo di disconnessione termica basato su varistore, eliminando la necessità di una sicura di backup esterna e semplificando l'installazione nel quadro principale. Questi SPD sono progettati per la protezione primaria di reti AC monofase e trifase. L'attivazione di un disconnettore aziona l'indicatore meccanico e l'uscita di segnalazione remota opzionale. I moduli inseribili consentono una rapida sostituzione e un ingombro ridotto nei pannelli di distribuzione.

Documenti disponibili

• Datasheet (Download datasheet)
• CITEL_Product Environmental Profile_DACF25S-x0-xxx.pdf
• CITEL_Certif_EU_DACF15.pdf
• Installation Sheet

Proprietà elettriche

• Tipo SPD (IEC): 2+3
• Tensione di esercizio AC max. (Uc): 150 Vac
• Sovratensione temporanea (TOV) - 5 s (UT): tenuta 180 Vac (senza disconnessione)
• Sovratensione temporanea (TOV) - 120 min (UT): tenuta 230 Vac (senza disconnessione o con disconnessione di sicurezza)
• Corrente residua (perdita a terra, Ipe): < 1 mA
• Corrente di inseguimento: Nessuna
• Corrente di scarica nominale (In) - 15 x 8/20 µs: 5 kA
• Corrente nominale N/PE (In N/PE) - 15 x 8/20 µs: 20 kA
• Corrente massima di scarica (Imax) - per polo @ 8/20 µs: 15 kA
• Resistenza all'onda combinata IEC 61643-11 (Uoc) - Test Classe III (1.2/50 µs - 8/20 µs): 10 kV
• Livello di protezione (Up) @ In (8/20 µs): 0.6 kV
• Corrente di cortocircuito ammissibile (Isccr): 100 000 A

Proprietà meccaniche

• Tecnologia: MOV
• Configurazione SPD: Monofase, scatola modulare inseribile
• Connessione alla rete: Morsetti a vite 2.5–25 mm² (35 mm² rigido)
• Formato: Scatola modulare inseribile, 1 TE (EN 43880)
• Inseribile: Sì
• Montaggio: Binario DIN 35 mm (EN 60715)
• Materiale involucro: Termoplastico UL94 V-0
• Temperatura di funzionamento: -40 / +85 °C
• Grado di protezione: IP20
• Modalità di sicurezza: Disconnessione dalla rete AC
• Indicatore di disconnessione: 1 indicatore meccanico (Rosso/Verde)
• Segnalazione remota: uscita su contatto di scambio (cablaggio max. 1.5 mm²)
• Modulo(i) di ricambio: MDACF15-150
• Dimensioni: vedi schema — 1 TE (EN43880)
• Peso: 0.108 kg

Norme
IEC 61643-11 / EN 61643-11

Specifiche tecniche

• Model: DACF15S-10-150
• Part Number: 821310121
• Tipo SPD: 2+3 (IEC)
• Tensione di esercizio AC max. (Uc): 150 Vac
• Corrente di scarica nominale (In): 5 kA (15 x 8/20 µs)
• Corrente massima di scarica (Imax): 15 kA
• Livello di protezione (Up): 0.6 kV (@ In)
• Corrente di cortocircuito ammissibile (Isccr): 100 000 A
• Tecnologia: MOV
• Fusibili integrati: Sì (equivalente AC interno: 25 A, Tipo gG)
• Segnalazione remota: uscita su contatto di scambio
• Montaggio: Binario DIN 35 mm (EN 60715)
• Grado di protezione: IP20
• Peso: 0.108 kg
