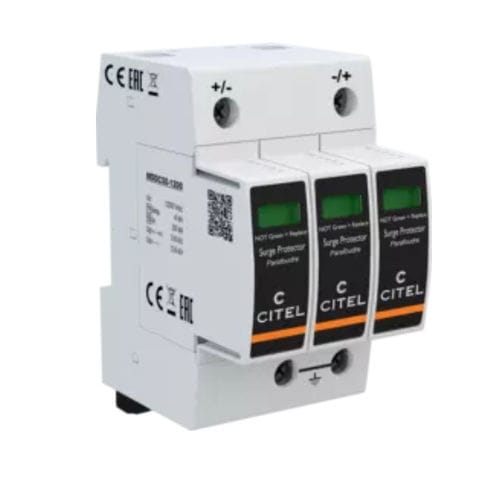

Scaricatore di sovratensione di tipo 2 DDC50S series

di telesegnalazioneper impianto elettricoper alimentazione continua

Caratteristiche principali

• Parafulmine DC Tipo 2 (IEC)
• Modello: DDC50S-21Y-1200 · Codice parte: 828511563
• Progettato per Energy Storage Systems (ESS) e infrastrutture di ricarica VE
• Corrente di scarica nominale / massima (In / Imax): 20 kA / 50 kA (8/20 µs)
• Moduli a innesto — ricambio: MDDC50-1200
• Segnalazione remota su contatto invertente
• Disconnettore termico con indicatore meccanico per polo (Rosso/Verde)
• Conformità: prIEC 61643-41 · IEC 61643-11

Panoramica
Il DDC50S-21Y-1200 è un parafulmine per corrente continua di Tipo 2, a innesto, sviluppato per la protezione contro sovratensioni transitorie negli Energy Storage Systems (ESS) e nei punti di ricarica VE. Utilizza varistori ad alta energia associati a un meccanismo interno di disconnessione termica per garantire una disconnessione controllata a fine vita e un elevato livello di protezione. Questo modello è progettato per una tensione massima di esercizio DC di 1200 Vcc. È disponibile un kit (codice articolo: 1156339601) contenente il parafulmine DDC50S-21Y e un fusibile specifico testato a 100.000 A per la protezione delle installazioni ESS contro elevate correnti di cortocircuito.

Proprietà elettriche

• Tipo SPD: IEC 2
• Tensione nominale continua (Un-dc): 1000 Vcc
• Tensione massima di esercizio DC (Uc): 1200 Vcc
• Corrente residua (Ipe): < 0.2 mA
• Corrente di scarica nominale (In, 15 × 8/20 µs): 20 kA
• Corrente di scarica massima (Imax, 8/20 µs per polo): 50 kA
• Corrente d'impulso per polo (Iimp, 10/350 µs): 4 kA
• Livello di protezione (Up @ In 8/20 µs): 3.6 kV
• Corrente di corto circuito ammissibile (Isccr): 100 000 A

Proprietà meccaniche

• Connessione: Morsetti a vite 2,5–25 mm² (35 mm² rigido)
• Modulo a innesto: Sì — 3 TE (EN43880)
• Montaggio: Binario DIN simmetrico 35 mm (EN 60715)
• Custodia: Termoplastica UL94 V-0
• Temperatura di esercizio: -40 a +85 °C
• Indice di protezione: IP20
• Indicatore di disconnessione: 1 indicatore meccanico per polo (Rosso/Verde)
• Segnalazione remota: Uscita su contatto invertente · Cablaggio max 1,5 mm² · 250 V / 0,5 A (AC) · 30 V / 3 A (DC)
• Peso: 0,333 kg

Normative

• prIEC 61643-41
• IEC 61643-11

Disconnettore termico / Protezione di backup

• Disconnettore termico: Interno
• Protezione di backup consigliata: 50 A min. (per Isccr 100 kA) — 125 A max. (per Isccr 50 kA) · Fusibili gBat

Specifiche tecniche

• Riferimento / modello: DDC50S-21Y-1200
• Codice parte: 828511563
• Tensione nominale continua (Un-dc): 1000 Vcc
• Tensione massima di esercizio DC (Uc): 1200 Vcc
• Corrente residua (Ipe): < 0.2 mA
• In (8/20 µs): 20 kA · Imax (8/20 µs): 50 kA
• Iimp (10/350 µs) per polo: 4 kA
• Livello di protezione Up @ In (8/20 µs): 3.6 kV
• Isccr: 100 000 A
• Connessione: Morsetti a vite 2,5–25 mm² (35 mm² rigido)
• A innesto: Sì — Modulo di ricambio MDDC50-1200
• Montaggio: Binario DIN 35 mm (EN 60715)
• Custodia: Termoplastica UL94 V-0 · IP20
• Temperatura di esercizio: -40 a +85 °C
• Dimensioni: 3 TE (EN43880)
• Peso: 0,333 kg
• Applicazione prevista: Energy Storage Systems (ESS) / EV Charging
• Kit di protezione disponibile (codice: 1156339601) con DDC50S-21Y e fusibile specifico (testato 100.000 A)
