Fresatrice a 3 assi PM4200

verticaledi precisioneportatile

Panoramica

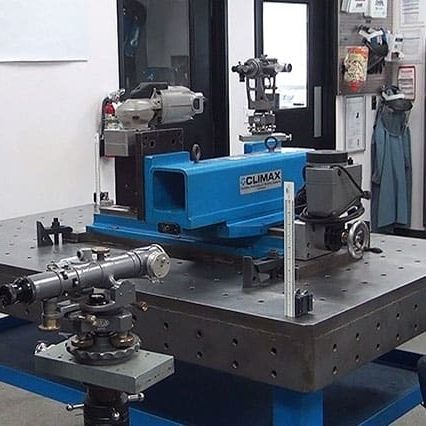

La fresatrice CLIMAX PM4200 è una macchina portatile a 3 assi progettata per lavorazioni di precisione in cantiere e officina. Dispone di avanzamento longitudinale motorizzato e traslazione trasversale a comando manuale. Può essere fissata direttamente al pezzo o montata su una struttura di supporto per riparazioni in loco, produzione e lavorazione di componenti di grandi dimensioni.

Caratteristiche principali

• Fresatrice portatile 3 assi per uso in cantiere e officina
• Avanzamento longitudinale motorizzato; controllo manuale della traslazione trasversale
• Fissaggio diretto al pezzo o montaggio su struttura di supporto
• Corsa asse X disponibile: 20, 49 o 78 pollici

Vantaggi del prodotto

• Progettazione di precisione: guide a coda di rondine lavorate e cunei regolabili per corsa fluida; ingranaggi e azionamenti lubrificati e sigillati per funzionamento in qualsiasi posizione.
• Opzioni di potenza: motori per mandrino elettrici, pneumatici o idraulici; avanzamenti manuale, elettrico e pneumatico.
• Varianti mandrino: mandrino standard 3/4" Weldon; mandrino HSK 40A opzionale e piastra snodata HSK per angoli di 360°; stelo esteso disponibile per HSK.
• Installazione flessibile: la slitta trasversale consente di montare il mandrino su entrambi i lati della base; progettata per fissaggio rapido al pezzo o alla struttura di supporto vicina.
• Opzioni banco: banchi disponibili in 20, 49 e 78 pollici; piastre secondarie opzionali per maggiore rigidità.

Applicazioni

• Fresatura di pezzi ingombranti direttamente sul pezzo
• Saldatura e rilavorazione di parti usurate su macchine di produzione (es. presse)
• Lavorazione di supporti motore, basi pompe e altri componenti in spazi ristretti

Specifiche

• Corsa max asse X: 20, 49 o 78 pollici (508,0; 1244,6; 1981,2 mm)
• Corsa max asse Y: 8 / 12 pollici (203,2 mm con Weldon; 304,8 mm con HSK)
• Corsa verticale max.: 3/4 pollice (76,2 mm con mandrino Weldon; 101,6 mm con HSK)
• Dimensione mandrino: 3/4" (19,1 mm) Weldon; HSK 40A opzionale
• Opzioni alimentazione mandrino: Elettrico, Pneumatico, Idraulico
• Modi di avanzamento: Manuale, Elettrico (0–20 IPM variabile con avanzamento rapido a pulsante), Pneumatico
• Banchi disponibili: 20, 49, 78 pollici
• Accessori opzionali: testa HSK, piastra snodata HSK (360°), piastre secondarie, stelo esteso
