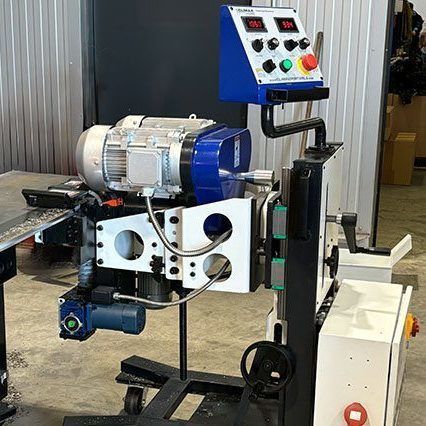

Scontornatrice EM60

Descrizione
La fresatrice automatica per bordi di lamiera CLIMAX EM60 esegue fresatura a freddo con elevata precisione per ottenere superfici non ossidate idonee alla preparazione delle saldature. L'utensile di precisione garantisce una finitura uniforme e di qualità. La testa di fresatura ruota di 180° e la macchina si muove in entrambe le direzioni lungo la lamiera, permettendo di smussare entrambi i lati senza riposizionare il pannello.

Applicazioni
Ampio impiego in macchine di ingegneria, strutture in acciaio, recipienti a pressione, costruzione navale e industria aerospaziale.

Vantaggi del prodotto

• Smussatura precisa 0–60° per preparazioni a V, Y, K e X.
• Fresatura a freddo che produce una superficie pulita e non ossidata conforme ai requisiti di saldatura.
• Finitura superficiale di alta qualità data dall'utensile di precisione.
• Lavora diversi materiali: acciai, leghe speciali, alluminio e rame.
• Alimentazione automatica fino a 1500 mm/min per funzionamento costante con minima presenza dell'operatore.
• Controllo in tempo reale delle velocità di avanzamento e di taglio visualizzato sul pannello macchina.
• Regolazione semplice 0–60° con righello angolare integrato per setup rapido e ripetibile.
• Regolazione rapida dell'altezza manuale per allineare diversi spessori di lamiera.
• Sistema di serraggio elettrico che stabilizza l'unità sulla lamiera per fresature precise.
• Testa di fresatura ad alta velocità con inserti intercambiabili (8 inserti forniti).
• Design reversibile con rotazione 180° per operare su entrambi i lati senza riposizionare la lamiera.
• Movimento bidirezionale lungo la lamiera riduce i tempi di messa in opera e supporta V, Y, X e K.
• Ruote pivotanti metalliche e ruote resistenti al calore per posizionamento stabile e scorrimento uniforme.
• Motore elettrico disponibile in 400 V o 480 V per applicazioni industriali.
• Pacchetto pronto all'uso incluso testa con 8 inserti, kit attrezzi, ruote metalliche, documentazione e cassa di trasporto in legno.
• Opzione: cassa di trasporto con rampa (cod. EM60RB) per facilitare carico/scarico e protezione durante trasporto/stoccaggio.

Specifiche (tabella)
DESCRIZIONE | ELETTRICO 400 V | ELETTRICO 480 V
Codice | EM60400 | EM60480
Gamma spessori bloccaggio | 0,236 – 3,150" / 6 – 80 mm | 0,236 – 3,150" / 6 – 80 mm
Larghezza massima smusso | 1,77" / 45 mm | 1,77" / 45 mm
Larghezza minima lamiera | 7,87" / 200 mm | 7,87" / 200 mm
Angolo smusso | 0 – 60° | 0 – 60°
Velocità a vuoto | 525 – 1050 rpm | 525 – 1050 rpm
Coppia | 35 Nm | 35 Nm
Velocità avanzamento | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Temp. max esercizio | 55°C | 55°C
Emissione acustica max | 75 dB | 75 dB
Potenza motore | 6 kW | 6 kW
Tensione | 400 V 3 fasi | 400 V 3 fasi
Frequenza | 50 / 60 Hz | 50 / 60 Hz
Peso netto | 773 lbs / 351 kg | 773 lbs / 351 kg
Dimensioni imballo (standard) | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm
Peso imballo (standard) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg
Dimensioni imballo (con rampa) | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm
Peso imballo (con rampa) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg

Caratteristiche / specifiche tecniche

• Codici: EM60400 (400 V) o EM60480 (480 V)
• Gamma spessori: 6 – 80 mm (0,236 – 3.150")
• Larghezza massima smusso: 45 mm (1,77")
• Larghezza minima lamiera: 200 mm (7,87")
• Angolo smusso: 0 – 60°
• Velocità a vuoto: 525 – 1050 rpm
• Coppia: 35 Nm
• Avanzamento: 0 – 1500 mm/min (0–59 ft/min)
• Temp. max esercizio: 55°C
• Emissione acustica max: 75 dB
• Potenza motore: 6 kW
• Tensione: 400 V 3 fasi (opzione 480 V)
• Frequenza: 50 / 60 Hz
• Peso netto: 351 kg (773 lbs)
• Imballo standard: 1.250 x 800 x 1.480 mm / 516 kg
• Imballo con rampa: 1.350 x 1.130 x 1.720 mm / 516 kg
• Testa reversibile 180° con inserti sostituibili (8 forniti)
• Sistema di serraggio elettrico integrato
• Ruote metalliche pivotanti e ruote resistenti al calore
• Accessori inclusi: kit attrezzi, ruote metalliche, documentazione, cassa di trasporto in legno (opzione EM60RB)
