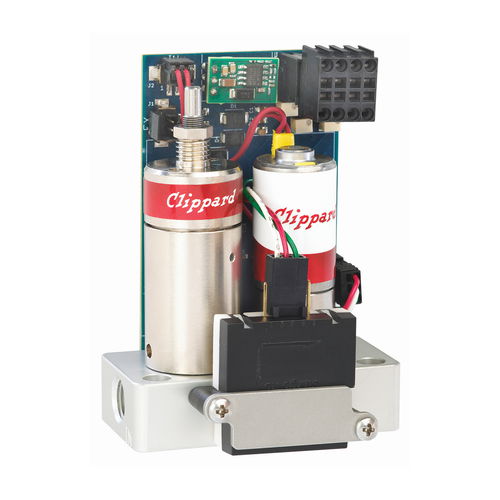

Regolatore di portata elettronico CFC - Flow Controllers

a pressione differenzialein ciclo chiusoper gas

Controllo preciso e lineare del flusso all'interno di un sistema ad anello chiuso con altissima risoluzione e ripetibilità. Il regolatore di flusso Cordis utilizza un sensore con tecnologia mems a reazione estremamente rapida a monte di una valvola proporzionale, con l'opzione di un regolatore DR-2 per un controllo accurato e preciso della pressione in un piccolo pacchetto. A differenza di altri regolatori di flusso di massa che richiedono un tempo di riscaldamento di 30 minuti, grandi pressioni differenziali e campi di portata limitati, il Cordis richiede meno di un minuto di riscaldamento, la sua perdita di carico è ≤14" H2O, e dispone di campi di portata da 0 a 30 sccm. Le opzioni di controllo standard includono da 0,2 a 10 VDC, da 4,32 a 20 mA e 3,3 VDC Seriale. Vantaggi primari di Cordis: - Rapporto di turndown 50:1 - Dimensioni e peso compatti - Perdita di carico ≤14" H2O - <1 minuto di riscaldamento - Intervalli multipli a basso flusso - <50 ms tempo di risposta - ≤25 mV risoluzione - Regolatore integrato opzionale - Unità scheda stile OEM o IP65 alloggiata per applicazioni industriali leggere Il regolatore di flusso Cordis utilizza un microcontrollore, un sensore di flusso integrato, un regolatore DR-2 e una valvola proporzionale. Il gas di alimentazione è collegato al regolatore che mantiene accuratamente la pressione al sensore di flusso e alla valvola proporzionale Clippard EVP o DVP. All'aumentare del comando, il circuito comparativo apre la valvola per consentire il passaggio del flusso attraverso il sensore di flusso a bordo. Questo fornisce un segnale di feedback attivo al microcontrollore per soddisfare il setpoint di flusso nel processo. Se in qualsiasi punto il sensore di flusso rileva un valore superiore o inferiore al comando del setpoint, la valvola proporzionale modulerà più o meno l'uscita per mantenere un controllo stabile e preciso della portata nel processo.
