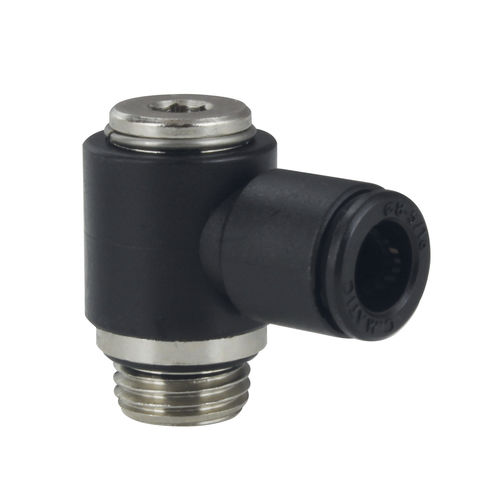

Raccordo in tecnopolimero MB Line

idraulicoper aria compressapush-in

Raccordi ad Innesto Rapido in resina acetalica (POM) I raccordi della serie MB sono realizzati in un tecnopolimero appartenente alla famiglia delle resine acetaliche conosciute per la loro stabilità dimensionale, rigidezza, resistenza alla fatica e alla corrosione, caratteristiche queste volte a coprire il gap esistente tra metallo e plastiche tradizionali. Il principio di funzionamento di questi raccordi è il medesimo dei “Raccordi ad innesto Rapido-Automatico”, e come tali permettono di effettuare rapidi collegamenti di tubi calibrati in materiale plastico in ogni punto di un impianto pneumatico, manualmente e senza l’ausilio di utensili. Il collegamento e la tenuta pneumatica sono garantiti dall’accoppiamento interno di una molletta d’aggraffaggio in acciaio inox e di un’O-Ring. Una volta inserito il tubo nel raccordo fino in battuta, la molletta lo aggraffa uniformemente impedendone l’uscita. L’estrazione del tubo avviene tramite la pressione del collare in tecnopolimero chiamato appunto “anello estrattore”. 1-2 > Corpo ed Anello Estrattore: Resina Acetalica (POM) 3 > Pinza di Aggraffaggio: Acciaio INOX AISI 301 4 > Anello di Ritegno:Resina Acetalica (POM) 5 > Anello Portapinza: Resina Acetalica (POM) 6 > Viti Filettate: Ottone UNI EN 12164 CW614N Nichelato 7 > Guarnizioni: NBR Tubi di collegamento consigliati: PA11, PA12, PA6, Polietilene PE, Poliuretano PU (98 Shore A). Tolleranze accettabili sui tubi: +/– 0,07 mm fino a Ø 10 mm +/– 0,1 mm fino a Ø 14mm. Campi di applicazione: Impianti pneumatici.
