Processore SoC (system-on-chip) CMX7 series

per impiantocircuito integratodigitale

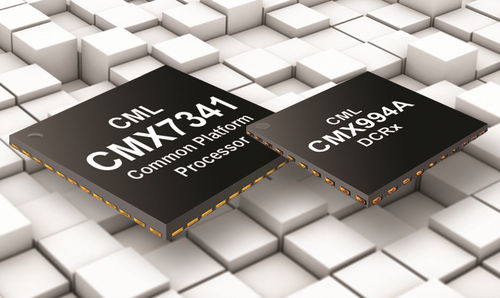

Il CMX7241/CMX7341 fornisce una piattaforma comune per il supporto di PMR/LMR FDMA digitale e analogico e TDMA a 2 slot. Basato sulla tecnologia dei componenti FirmASIC® di CML, un caricamento Function Image™ (FI) determina il funzionamento complessivo e le caratteristiche operative del CMX7241/CMX7341. Il CMX7241 e il CMX7341 forniscono la stessa funzionalità di sistema e possono accettare lo stesso FI, ma sono destinati a implementazioni di sistema diverse: CMX7241 è compatibile con il CMX7141 e consente un'evoluzione graduale CMX7341 dispone di un'interfaccia Rx I/Q differenziale per prestazioni ottimali e connessione diretta ai circuiti integrati CMX994A/E Direct Conversion Receiver (DCRx) di CML La combinazione dei circuiti integrati CMX7341 e CMX994A/E consente di realizzare un sistema PMR/LMR multi-standard di piccole dimensioni, a basso costo e a basso consumo. processore dPMR™ e PMR analogico con supporto Rx I/Q Processore interfaccia aria DMR Processore PMR analogico NXDN, ARIB STD-T98/T102 e analogico Processore PMR analogico e P25 APCO Caratteristiche Processori della piattaforma comune PMR/LMR analogico/digitale FDMA e TDMA a 2 slot Elaborazione completa di voce e dati Funzionalità avanzate - Interfaccia aria integrata - Sequenziatore Tx - Interazione minima con l'host - Controllo autonomo del CMX994A/E - Codec audio per supporto vocoder Immagini di funzione multistandard, tutte con supporto PMR analogico - DMR, dPMR™, NXDN™, ARIB STD-T98, ARIB STD-T102, APCO P25 Caratteristiche ausiliarie - 2 x ADC (4 ingressi mux) - 4 DAC - GPIO - Clock di sistema Caratteristiche generali - Supporto I/Q e LD Rx - Funzionamento a bassa potenza a 3,3 V - Interfaccia seriale C-BUS - Confezione VQFN/LQFP di dimensioni ridotte Applicazioni Radio analogica/digitale multimodale Sistemi FDMA/2-slot TDMA Radio portatili Radio mobili Stazione base/ripetitori
