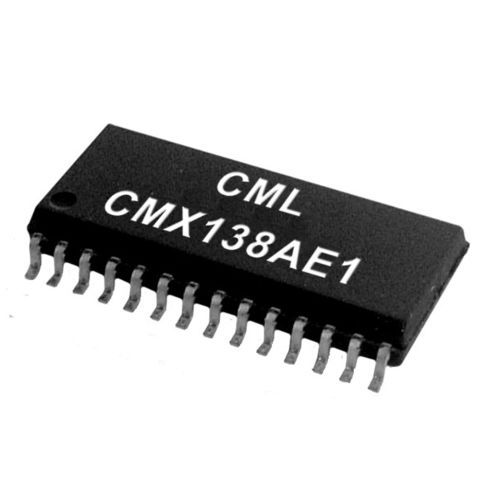

Microchip programmabile CMX138A

ASICanalogico

Il CMX138A è uno scrambler audio half-duplex e un processore di segnalazione sub-audio per applicazioni radio bidirezionali analogiche. Questo lo rende un dispositivo adatto ai mercati delle radio per il tempo libero (FRS, MURS, PMR446 e GMRS). Questo dispositivo fornisce uno scrambler audio a inversione di frequenza programmabile dall'utente con compander e pre/de-enfasi - eseguendo l'elaborazione simultanea della segnalazione sub-audio e in-band. Altre caratteristiche includono: un canale ADC ausiliario e un'interfaccia DAC ausiliaria (con RAMDAC opzionale) per facilitare la rampa di potenza del trasmettitore. Il dispositivo ha modalità di risparmio energetico flessibili ed è disponibile in un pacchetto TSSOP a 28 pin (E1). Questo IC pin-compatibile migliorato sostituisce il CMX138 Scrambler audio programmabile Elaborazione completa della banda audio: - Pre e De Enfasi - Compander - Scrambler - Filtri selezionabili a 2,55 e 3,0 kHz ADC e DAC ausiliari Interfaccia seriale di controllo/dati C-BUS verso il µController host Due ingressi analogici (microfono e discriminatore) Ordine di elaborazione audio selezionabile Segnalazione sub-audio CTCSS e DCS Codificatore e decodificatore di tono in banda programmabile Uscita orologio di sistema ausiliario Uscita Tx modulazione a punto singolo Modalità di risparmio energetico flessibili
