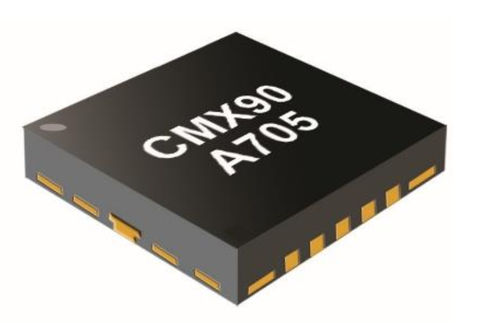

Amplificatore di potenza CMX90A705

lineare

Il CMX90A705 è un amplificatore di potenza lineare GaN a due stadi che eroga 37,4 dBm (5,5 W) di potenza satura con 16,5 dB di guadagno a piccolo segnale. Può essere utilizzato sia come stadio driver che come stadio finale PA in un terminale di comunicazione satellitare commerciale. Le porte RF sono nominalmente accoppiate a 50 Ω per facilitare l'uso, con condensatori di blocco CC integrati all'ingresso e all'uscita RF. La scheda incorporerà condensatori di disaccoppiamento di drain e gate feed adatti a segnali modulati, ad esempio QPSK. Il dispositivo attivo è fabbricato con un processo GaN-on-SiC da 0,15 µm di lunghezza del gate e confezionato in un QFN a cavità d'aria in plastica di dimensioni ridotte, 4 x 4 mm, termicamente migliorato. Caratteristiche Potenza di uscita satura 37,4 dBm Guadagno del segnale ridotto 16,5 dB Porte RF abbinate a 50 Ω e bloccate in CC ACPR migliore di -28 dBc @ 30 dBm avg. Efficienza della potenza aggiunta 22% a Psat Biasaggio a doppio lato Bias DC 100mA @ +27,5 V Applicazioni Terminali satcom commerciali ad alto volume Telecomunicazioni Internet satellitare residenziale VSAT commerciale
