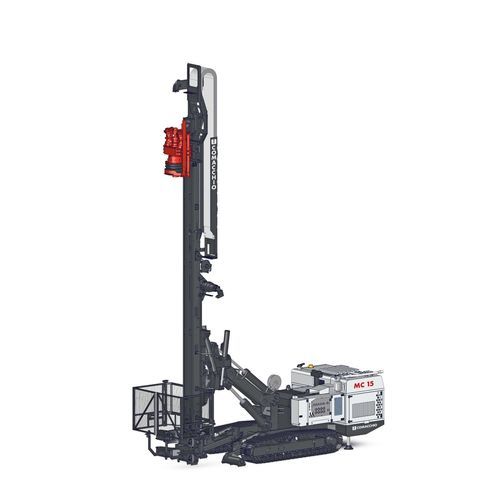

Perforatrice per ancoraggi di raccordo MC 15

di stabilizzazionedi stabilizzazione profondageotecnica

Panoramica
La MC 15 è una perforatrice su cingoli compatta e potente di Comacchio, progettata per una vasta gamma di lavori di fondazione e stabilizzazione del terreno. La cinematica completamente articolata consente un ampio volume operativo e più inclinazioni del mastro senza riposizionare i perni, accelerando il posizionamento e migliorando la flessibilità operativa su cantieri ristretti.

Capacità principali e sistemi
La MC 15 presenta un'architettura idraulica modulare che permette l'installazione di vari equipaggiamenti: teste rotanti, martelli idraulici, sistemi a doppia testa, pompe acqua/fango e diverse opzioni di caricatore di aste. Le configurazioni supportano l'automazione della movimentazione aste per aumentare produttività e sicurezza. Le estensioni del mastro telescopiche consentono operazioni di jet grouting in passata singola fino a 19 m.

Applicazioni principali

• Micropali
• Ancoraggi
• Soil nailing
• Jet grouting (passata singola fino a 19 m)
• Lavori di fondazione e stabilizzazione del terreno

Caratteristiche notevoli

• Cinematica completamente articolata per ampio volume operativo e inclinazioni del mastro variabili senza riposizionare i perni
• Architettura idraulica modulare per multiple configurazioni di attrezzature (teste rotanti, martelli, doppia testa, pompe, caricatori di aste)
• Supporto per la movimentazione automatizzata delle aste per incrementare produttività e sicurezza dell'operatore
• Estensioni del mastro telescopiche per jet grouting in profondità (capacità in passata singola)

SPECIFICHE TECNICHE (tabella)
Larghezza totale dei cingoli : 2.300 mm (UE) — 7' 6" (US)
Potenza motore diesel : 119 - 140 kW (UE) — 160 - 188 HP (US)
Norme emissive : Stage 3A/Tier 4i - Stage 5/Tier 4f (UE & US)
Forza di retrazione : 8.000 daN (UE) — 17,985 lbs (US)
Forza di avanzamento : 8.000 daN (UE) — 17,985 lbs (US)
Corsa di avanzamento : 4.000 - 7.000 mm (UE) — 13'1" - 22'11" (US)
Gamma di coppia : 1.300 - 2.900 daNm (UE) — 9,588 - 21,389 lb*ft (US)
Gamma di velocità : 100 - 350 rpm (UE & US)
Gamma di serraggio : 45 - 530 mm (UE) — 1"3/4 - 1'8" (US)
Gamma di peso : 15 - 17 t (UE) — 33,070 - 37,480 lbs (US)

SETUP DOPPIA TESTA (tabella)
Coppia max testa superiore : 1.350 daNm (UE) — 9,957 lb*ft (US)
Coppia max testa inferiore : 2.900 daNm (UE) — 21,389 lb*ft (US)
Corsa mastro : 3.550 - 6.550 mm (UE) — 11'7" - 21'5" (US)

SETUP JET GROUTING (tabella)
Profondità max passata singola : 19.000 mm (UE) — 62'4" (US)
Dimensione max asta : 114 mm (UE) — 4"1/2 (US)

Caratteristiche / Specifiche tecniche

• Modello: MC 15
• Produttore / Marchio: Comacchio
• Potenza motore: 119–140 kW (160–188 HP)
• Forza di retrazione e di avanzamento: 8.000 daN (17,985 lbs)
• Coppia (testa singola/doppia): fino a 1.300–2.900 daNm (9,588–21,389 lb*ft)
• Corsa di avanzamento: 4.000–7.000 mm (13'1"–22'11") — corsa mastro doppia testa: 3.550–6.550 mm (11'7"–21'5")
• Capacità jet grouting in passata singola: fino a 19.000 mm (62'4") con estensioni mastro telescopiche
• Gamma di serraggio: 45–530 mm
• Peso operativo tipico: 15–17 t
• Usi principali: micropali, ancoraggi, soil nailing, jet grouting, fondazioni e stabilizzazione del terreno
