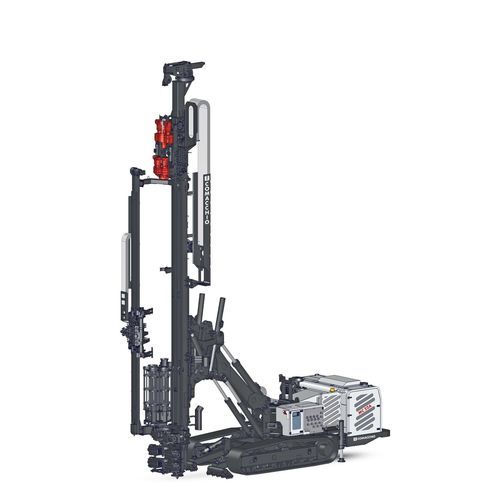

Perforatrice per ancoraggi di raccordo MC 22 A

per pali di fondazionecingolatarotativa

Panoramica
La MC 22 A è l'evoluzione del modello MC 22 di Comacchio, con integrazione di un carosello duplex automatizzato per la gestione di aste e rivestimenti di diametri e lunghezze diverse. Mantiene il campo d'impiego del modello MC 22 e aggiunge la gestione automatizzata dell'attrezzatura di perforazione; è particolarmente indicata per l'installazione di ancoraggi con sistemi di perforazione a doppia testa. Il sistema di presa universale non richiede regolazioni al cambio diametro e, insieme al radiocomando Comacchio, consente a un unico operatore di controllare macchina e carosello dalla stessa postazione.

Principali vantaggi

• Carosello duplex automatizzato per stoccaggio e movimentazione simultanea di aste e rivestimenti (diversi diametri/lunghezze).
• Sistema di presa universale: nessuna ritaratura necessaria al cambio diametro.
• Gestione monooperatore tramite radiocomando Comacchio integrato (funzioni macchina e carosello).
• Ottimizzata per installazione di ancoraggi con configurazioni a doppia testa.
• Articolazione del mastello brevettata e movimentazione a bordo che permettono di operare in spazi ristretti o luoghi di difficile accesso senza attrezzature di sollevamento aggiuntive o assistenti.

Punti salienti / dati tecnici chiave

• Capacità del carosello: fino a 10 aste + 9 rivestimenti.
• Diametri aste gestiti (min / max): 76 - 142 mm (3" - 5" 1/2).
• Diametri rivestimenti gestiti (min / max): 114 - 204 mm (4" 1/2 - 8").
• Lunghezza tipica aste/rivestimenti trattata: 3 - 3,5 m (10' - 11'5").

Specifiche tecniche (tabella)
Larghezza totale su carriponte — EU: 2.500 mm | US: 8' 2"
Potenza motore diesel — EU: 180 - 205 kW | US: 240 - 278 HP
Normative emissioni — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
Forza di retrazione — EU: 9.500 daN | US: 21,357 lbs
Forza di avanzamento — EU: 9.500 daN | US: 21,357 lbs
Corsa di avanzamento — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
Gamma di coppia — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
Gamma di velocità — EU/US: 70 - 260 rpm
Gamma di serraggio — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
Intervallo di peso — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

SETUP DOPPIA TESTA (selezionato)
Coppia max testa superiore — EU: 1.350 daNm | US: 9,957 lb*ft
Coppia max testa inferiore — EU: 2.900 daNm | US: 21,389 lb*ft
Corsa del mastello — EU: 5.800 mm | US: 19'

SISTEMA AUTOMATICO CAROSELLO ASTE E RIVESTIMENTI (selezionato)
Diametro asta min./max. — EU: 76 - 142 mm | US: 3" - 5" 1/2
Diametro rivestimento min./max. — EU: 114 - 204 mm | US: 4" 1/2 - 8"
Lunghezza — EU: 3 - 3,5 m | US: 10' - 11'5"
Capacità max. — 9 + 1 (configurazione tipica)

Specifiche tecniche dettagliate

• Larghezza totale su carriponte: 2.500 mm (EU) / 8' 2" (US)
• Potenza motore diesel: 180 - 205 kW (EU) / 240 - 278 HP (US)
• Normative emissioni: Stage 3A/Tier 3 - Stage 5/Tier 4f
• Forza di retrazione: 9.500 daN (EU) / 21,357 lbs (US)
• Forza di avanzamento: 9.500 daN (EU) / 21,357 lbs (US)
• Corsa di avanzamento: 5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• Gamma di coppia: 1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• Gamma di velocità: 70 - 260 rpm (EU/US)
• Gamma di serraggio: 45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• Intervallo di peso: 24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• Dettagli doppia testa: coppia max testa sup. 1.350 daNm; testa inf. 2.900 daNm; corsa mastello 5.800 mm.
• Carosello duplex automatico: gestisce aste 76 - 142 mm e rivestimenti 114 - 204 mm; lunghezza tipica 3 - 3,5 m; capacità max. 9 + 1.
