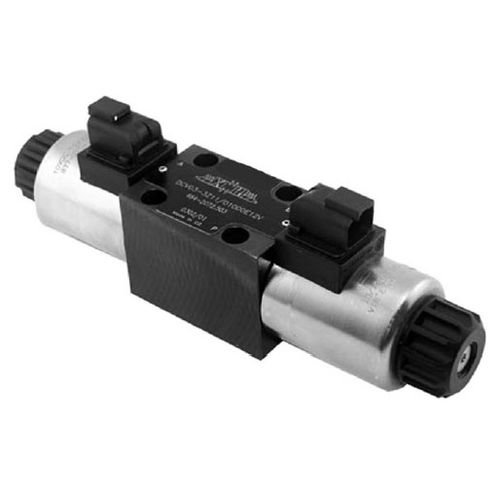

I distributori DCV 05 sono costituiti da: alloggiamento (1), cursore di comando (5), molle di centraggio (4) e solenoidi di comando (2, 3).
Le valvole direzionali a tre posizioni hanno due solenoidi e due molle. Le valvole direzionali a due posizioni hanno un solenoide e una molla di ritorno.
I solenoidi di funzionamento sono a corrente continua e sono alimentati dai connettori A e B (6, 7). Per l'alimentazione in corrente alternata, i solenoidi sono dotati di raddrizzatori integrati direttamente nella bobina.
I connettori devono essere ordinati separatamente. Allentando il dado (8), il solenoide può essere ruotato di 90° in quattro posizioni diverse.
A condizione che la pressione nella porta T non superi 360 psi [25 bar], la valvola può essere azionata manualmente (9).
Il corpo valvola (1) è rivestito di fosfato. I solenoidi di funzionamento (2, 3) sono zincati.
- Valvole direzionali a 3 posizioni, 4 vie e 2 posizioni, 4 vie
- I solenoidi possono essere fissati in tre posizioni a distanza di 90° l'una dall'altra
- Comando manuale a pulsante
- Dimensioni di installazione secondo DIN 24340 e ISO 4401
---
