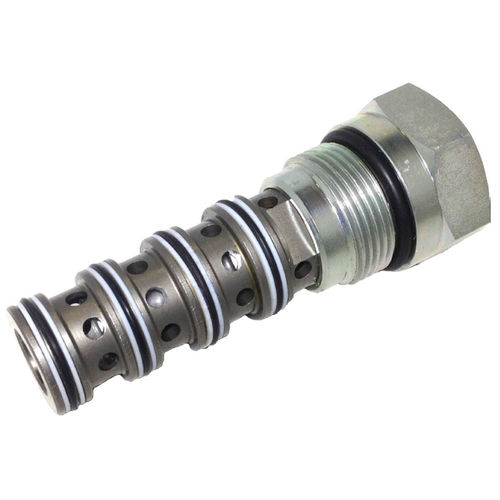

Il DV15-P5-24-08 è i 5 ported la valvola di regolazione direzionale pilotata, 2 la posizione, 4 il modo, la dimensione 15. È spostato applicando la pressione pilota al porto 5. Quando il DV15-P5-24-08 è nella posizione normale, il porto 3 è bloccato mentre il flusso è permesso fra i porti 2, 4 e 1. Durante la transizione, il flusso è permesso fra tutti e quattro i porti. Quando la bobina completamente è spostata, il flusso è permesso dai porti 3 - 2 e dai porti 4 - 1.
Applicazioni
Utilizzi questa valvola per le applicazioni compreso l'operazione libera della ruota del motore. La valvola può essere pilotata con molte valvole bidirezionali compreso il solenoide, la sequenza, il sollievo o le valvole manuali con l'opzione pilota interna dell'orifizio dello scolo. Alternativamente, può anche essere pilotata con 2 una posizione, elettrovalvola a solenoide a tre corsie facendo uso dell'opzione pilota interna del tappo di scarico.
---
