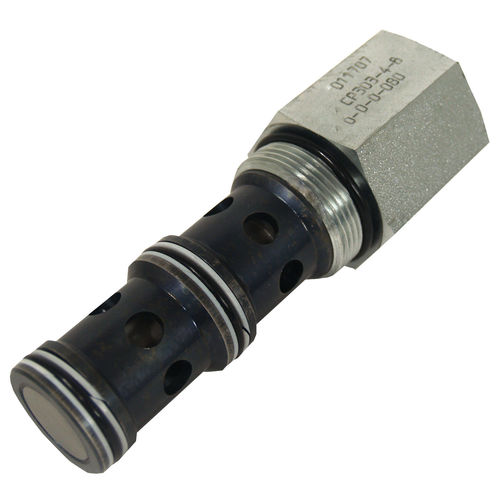

Valvola con compensatore di pressione CP300 Series

per controllo di flussoa 3 vie

Il CP300-4 è un compensatore di pressione di tipo restrittivo di 10 dimensioni, con controllo della portata. I compensatori di pressione di tipo restrittivo sono valvole a tre vie che funzionano in serie con un orificio di regolazione fisso o variabile. Il compensatore di pressione si trova a valle dell'orificio ed è a molla in posizione aperta come mostrato nel circuito di esempio. La bobina "percepisce" la pressione su entrambi i lati dell'orificio di controllo e varierà la sua restrizione in modo da mantenere una pressione differenziale costante attraverso l'orificio di controllo, mantenendo così una portata costante. Applicazione Le applicazioni comuni includono qualsiasi circuito che richiede un controllo del flusso compensato che va ad un attuatore o circuito. I compensatori di pressione offrono al progettista del circuito la possibilità di aggiungere la compensazione della pressione a qualsiasi orificio fisso o variabile. In questo modo si assicura che la portata e la velocità dell'attuatore risultante siano mantenute indipendentemente dalle pressioni di sistema e di esercizio
