Ecoscandaglio compatto HYD10

a raggio singolo

Panoramica

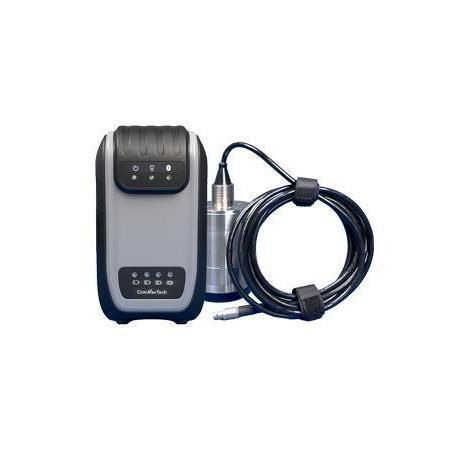

Il HYD10 di ComNav è una sonda portatile compatta, progettata per la misurazione automatica della profondità e per rilievi idrografici. Basato su una piattaforma industriale Linux, supporta ingressi RTK e connessioni wireless per semplificare i flussi di lavoro in campo garantendo dati di profondità stabili e ad alta risoluzione.

Caratteristiche principali

• Misurazione ad alta precisione: risoluzione 1 cm, precisione ±1 cm + 0,1% × h
• Design leggero e portatile per rapido dispiegamento
• Connettività wireless: Bluetooth 5.0 e WiFi per collegamento a dispositivi mobili e integrazione RTK
• Software Survey Master che integra profondità e posizionamento
• Sonda in acciaio inossidabile 316 con protezione IP67
• Batteria al litio con circa 8 ore di autonomia

Dettagli funzionali

• Alta precisione: Elaborazione ultrasonica di nuova generazione e progettazione del circuito con elevato rapporto S/N per rilevare con precisione variazioni di profondità e ostacoli subacquei.
• Flussi integrati: Survey Master unisce moduli idrografici e rilievi RTK per produrre set di dati sincronizzati profondità + posizionamento senza cambiare sistema.
• Comodità wireless: Connessione Bluetooth stabile a dispositivi mobili e integrazione RTK via WiFi che elimina configurazioni cablate complesse e riduce i punti di guasto in campo.

Caratteristiche / specifiche tecniche

• Fisiche

  • Dimensioni: Unità principale 137 × 72 × 50 mm; Trasduttore Ø70 mm × H105 mm
  • Peso dispositivo: 1,2 kg
  • Temperatura di stoccaggio: -40 °C a +70 °C
  • Temperatura di funzionamento: -20 °C a +60 °C
  • Pulsanti / Tastiera: Pulsante di accensione
  • Materiale, antipolvere e impermeabile: Sonda in acciaio inox 316; IP67
  • Consumo energetico: 5 W
  • Batteria al litio: 3400 mAh, autonomia ~8 ore
  • Alimentazione esterna: DC 9–28 V
• Prestazioni

  • Frequenza di funzionamento: 200 kHz
  • Frequenza massima di campionamento: 30 Hz
  • Gamma di profondità: 0,3–200 m
  • Precisione di profondità: ±1 cm + 0,1% × h (h = profondità dell'acqua)
  • Risoluzione: 1 cm
  • Intervallo di regolazione della velocità del suono: 1300–1700 m/s
  • Angolo del fascio: 6°
  • Potenza massima di trasmissione: 300 W
• Comunicazione

  • Tipo di dati: NMEA (SDPT / SDDBT)
  • Sistema operativo: Linux
  • Interfaccia / Porta: RS232 / Interfaccia trasduttore
  • Bluetooth: BT5.0, retrocompatibile con BT2.x
