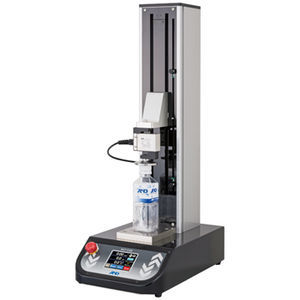

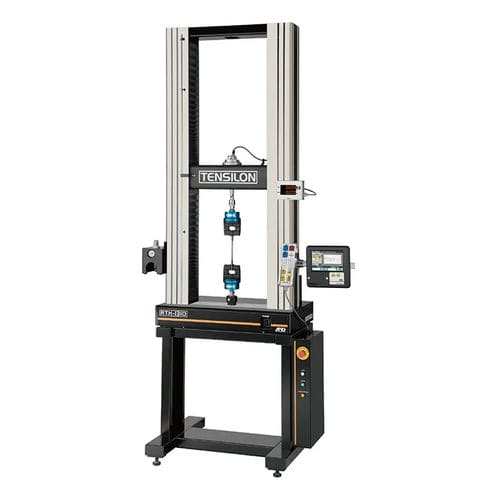

Macchina per prova di compressione TENSILON RTI

di flessionedi tensionecontrollata da computer

Panoramica
La RTI Series TENSILON è una macchina di prova materiali universale per prove di trazione, compressione e flessione. Combina un azionamento servo digitale, campionamento ad alta velocità e capacità selezionabili (fino a 10 kN) per laboratori e controllo qualità in produzione.

Caratteristiche principali

• Macchina di prova con precisione Classe 1
• Ampia gamma di velocità del carro: 0,001 - 1500 mm/min (variabile in base al modello)
• Campionamento ad alta velocità: 0,2 ms per catturare variazioni istantanee di carico
• Funzionamento a basso rumore adatto all'ambiente di prova
• Pannello touch a colori per buona visibilità e operatività semplice

TACT (TENSILON Advanced Controller for Testing)
TACT è il sistema di elaborazione dati dedicato alla serie TENSILON. Fornisce campionamento molto rapido (0,2 ms), funzioni avanzate di analisi, calcolo e memorizzazione dati e migliora l'operatività della macchina di prova.

Display e Commander
Il sistema include un display digitale rimovibile per carico e spostamento con fissaggio magnetico e posizionamento flessibile per non interferire con la manipolazione dei campioni. Il display visualizza valori a 6 cifre per carico e spostamento. Un commander portatile compatto opzionale offre comandi manuali ergonomici e una manopola jog per movimenti di precisione del carro.

Interfaccia utente / Schermo
Sono disponibili schermi di runtime dedicati per visualizzazione delle condizioni di prova, selezione modalità e monitoraggio per supportare la configurazione e l'esecuzione dei test.

Applicazioni
A&D Company fornisce una vasta gamma di accessori e dispositivi di prova per applicazioni avanzate, tra cui:

• Morsi per misurazione della resistenza: morsi a vite, morsi pneumatici, morsi a cuneo
• Accessori per compressione: gabbia di compressione, attrezzature di prova per compressione, attrezzature di prova di flessione tipo compressione
• Dispositivi per misurazione dell'allungamento: dispositivi a estensimetro serie SG per misurare la distanza tra i segni di riferimento
• Dispositivi temperatura/ambiente: camere temperatura/umidità costante, unità ad alta/bassa temperatura, opzioni alta umidità in atmosfera gassosa/vuoto, dispositivi di prova ad immersione

Struttura / Dimensioni (esempi)
RTH-1350: 897(L) x 650(P) x 460(A) mm
RTH-1225/1310 / RTI-1225-1310: 710(L) x 555(P) x 630(A) mm

Riepilogo specifiche (selezionate)
Confronto modelli / panoramica delle specifiche chiave:
RTI-1310 | RTI-1225
Motore: meccanismo servo digitale
Capacità massima: 10 kN | 2,5 kN
Larghezza effettiva di prova: 420 mm
Gamma di velocità del carro: 0,001 - 1200 mm/min | 0,001 - 1500 mm/min
Precisione della velocità del carro: ±0,1%
Risoluzione della velocità arbitraria: step di 0,0001 mm/min
Precisione della posizione del carro: ±0,1% della capacità nominale (±0,01 mm se capacità < 10 mm)
Velocità di ritorno del carro: dipende dal modello (esempi: 600/1200 mm/min o 825/1650 mm/min)
Precisione di misura del carico: ±1% della capacità nominale (nell'intervallo 1/1 - 1/500 della cella di carico)
Taratura del carico: taratura con un solo tocco tramite circuito integrato nella cella di carico
Velocità di campionamento: 0,2 ms
Rumore: tipicamente ≤ 65 dBA (variabile per modello)
Dimensioni (esempio): 784 × 436 × 1555 mm
Peso (esempio): 110 kg
Consumo / Alimentazione / Interruttore: esempi 475 W / 1,7 kVA / 15 A o 275 W / 700 VA / 15 A
Condizioni operative: 5 - 40 °C, 20 - 80% UR (senza condensazione)

Specifiche tecniche

• Marca: A&D Company
• Prodotto: RTI Series TENSILON (strumento di prova materiali universale)
• Motore: meccanismo servo digitale
• Capacità massima: RTI-1310 = 10 kN; RTI-1225 = 2,5 kN
• Larghezza effettiva di prova: 420 mm
• Gamma di velocità del carro: 0,001 - 1200 mm/min (alcuni modelli fino a 1500 mm/min)
• Precisione della velocità: ±0,1%
• Risoluzione velocità arbitraria: passo 0,0001 mm/min
• Precisione di posizione: ±0,1% della capacità nominale (±0,01 mm se capacità < 10 mm)
• Velocità di ritorno: dipendente dal modello
• Precisione di misura del carico: ±1% della capacità nominale
• Taratura del carico: taratura integrata con un solo tocco
• Velocità di campionamento: 0,2 ms
• Rumore: tipicamente ≤ 65 dBA
• Display: display rimovibile 6 cifre carico/spostamento, fissabile magneticamente
• Commander: controller portatile compatto con manopola jog per controllo manuale
• Dimensioni (esempio): 784 × 436 × 1555 mm
• Peso (esempio): 110 kg
• Alimentazione / Consumo / Interruttore: esempi forniti sopra
• Condizioni operative: 5 - 40 °C, 20 - 80% UR (senza condensazione)
