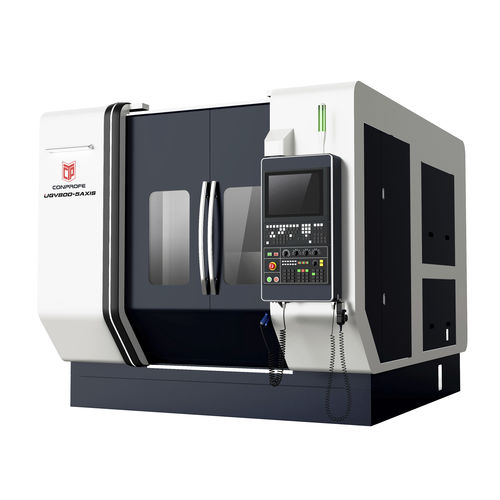

Centro di lavoro CNC ad ultrasuoni UGV8005 assiverticalea portale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Struttura
- a portale, con tavola rotante, a colonna
- Materiale lavorato
- per rame, per alluminio, per acciaio, per ghisa, per acciaio inossidabile, per metalli non ferrosi, per compositi, per materie plastiche, per vetro, per quarzo, per ceramica
- Testa del mandrino
- HSK A-63
- Numero di utensili
- 24 utensili
- Applicazioni
- per lavori pesanti, per taglio, di foratura, per l'industria automobilistica, per pezzi piccoli, per pezzi di grande diametro, per profilati in alluminio, per carichi pesanti, per l'ottica, per pezzi di grandi dimensioni, per il settore aeronautico, per titanio, per produzione di pezzi piccoli, per ghisa, per l'industria siderurgica, odontoiatrico, per lavorazione meccanica pesante, per l'industria degli stampi, per l'aeronautica, per utensili, per l'industria dell'alluminio, per cambiautensili automatico, per applicazioni mediche, per foratura
- Altre caratteristiche
- di alta precisione, di fresatura, ad alta velocità, ad ultrasuoni, ad alta prestazione, per microlavorazione, compatto, ad alta velocità, ad alta rigidità, di produzione, ad alta produttività, all-in-one, a presa diretta, monotesta, ad alta potenza, di incisione, CE
- Corsa X
800 mm
(31 in)- Corsa Y
800 mm
(31 in)- Corsa Z
550 mm
(22 in)- Velocità di rotazione
Max.: 18.000 rpm
(113.097 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
30.000 mm/min
(20 in/s)- Velocità di avanzamento asse Y
30.000 mm/min
(20 in/s)- Carico massimo del piano di lavoro
500 kg
(1.102 lb)- Peso massimo utensili
6 kg
(13,2 lb)- Precisione di collocamento
0,005 mm
(0 in)- Ripetibilità
0,004 mm
(0 in)- Peso totale
18.500 kg
(40.785,52 lb)- Lunghezza totale
2.588 mm
(101,9 in)- Larghezza massima
3.667 mm
(144,4 in)- Altezza totale
3.060 mm
(120,5 in)
Descrizione
Sistema simultaneo a 5 assi Siemens 840Dsl (funzione RTCP)
Con funzione ultrasonica, funzione MQL opzionale
Alta velocità, alta efficienza, alta precisione
Struttura compatta, dimensioni ridotte
Applicazioni:
Per la lavorazione di materiali duri e fragili (come ceramica, vetro, zaffiro, quarzo, carburo di silicio, fibre di carbonio composite e così via) e di pezzi metallici (come alluminio, rame, acciaio, ghisa e così via)
Per la lavorazione di pezzi con struttura curva e complessa
Industrie applicate: 3C, aerospaziale, medicale di fascia alta, automobilistico, nuove energie, 5G
Configurazione standard:
Sistema di raffreddamento
Sistema di lubrificazione automatica centralizzata
Refrigeratore del mandrino
Presetting utensili a contatto
Encoder lineari HEIDENHAIN
Controllore a volantino
Armadio elettrico Scambiatore di calore
Pistola di soffiaggio
Luce di lavoro a LED
Luce di allarme a tre colori
Interblocco di sicurezza
lavorazione simultanea a 5 assi (con funzione RTCP)
Sistema anticollisione
Configurazione opzionale:
Sonda 3D ad alta precisione
Impostazione utensili laser
Strumento di misura dell'ampiezza a ultrasuoni
Mandrino elettrico sincrono a magneti permanenti
Raccoglitore di nebbia d'olio
Porta automatica
---
