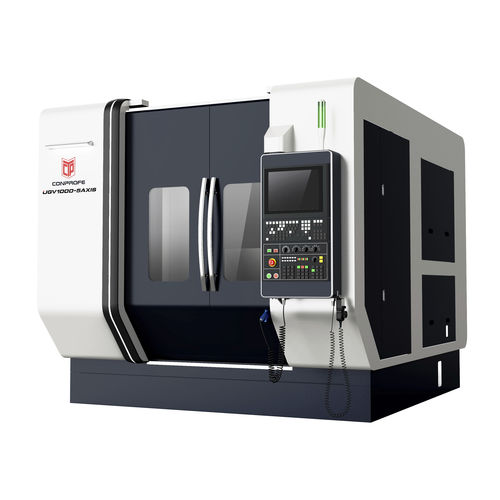

Centro di lavoro CNC ad ultrasuoni UGV1000 5 assiverticalea portale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Struttura
- a portale, con tavola rotante, a colonna
- Materiale lavorato
- per acciaio inossidabile, per alluminio, per acciaio, per rame, per ghisa, per metalli non ferrosi, per compositi, per materie plastiche, per vetro, per quarzo, per ceramica
- Testa del mandrino
- HSK-100-A
- Numero di utensili
- 40 utensili
- Altre funzioni
- di fresatura, di incisione, di taglio, di foratura
- Applicazioni
- per l'industria automobilistica, per lavori pesanti, per pezzi di grandi dimensioni, per produzione di pezzi piccoli, odontoiatrico, per l'ottica, per lavorazione meccanica pesante, per il settore aeronautico, per l'industria degli stampi, per l'industria dell'alluminio, per pezzi di grande diametro, per l'industria siderurgica, per profilati in alluminio, per l'aeronautica, per titanio, per pezzi piccoli, per utensili, per applicazioni mediche, per ghisa
- Altre caratteristiche
- ad alta velocità, ad alta velocità, ad alta prestazione, compatto, di alta precisione, all-in-one, ad ultrasuoni, ad alta rigidità, per microlavorazione, monotesta, ad alta produttività, a presa diretta, ad alta potenza, di produzione, con cambia utensile automatico
- Corsa X
1.100 mm
(43,31 in)- Corsa Y
1.100 mm
(43,31 in)- Corsa Z
700 mm
(27,56 in)- Velocità di rotazione
Min.: 0 rpm
(0 rad.min-1)Max.: 12.000 rpm
(75.398 rad.min-1)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
30.000 mm/min
(19,69 in/s)- Velocità di avanzamento asse Y
30.000 mm/min
(19,69 in/s)- Carico massimo del piano di lavoro
1.000 kg
(2.205 lb)- Peso massimo utensili
25 kg
(55,1 lb)- Precisione di collocamento
0,006 mm
(0,00024 in)- Ripetibilità
0,005 mm
(0,0002 in)- Peso totale
25.000 kg
(55.115,57 lb)- Lunghezza totale
3.200 mm
(126 in)- Larghezza massima
4.200 mm
(165,4 in)- Altezza totale
4.000 mm
(157,5 in)
Descrizione
Sistema simultaneo a 5 assi Siemens 840Dsl (funzione RTCP)
Con funzione ultrasonica, funzione MQL opzionale
Alta velocità, alta efficienza, alta precisione
Struttura compatta, dimensioni ridotte
Applicazioni:
Per la lavorazione di materiali duri e fragili (come ceramica, vetro, zaffiro, quarzo, carburo di silicio, fibre di carbonio composite e così via) e di pezzi metallici (come alluminio, rame, acciaio, ghisa e così via)
Per la lavorazione di pezzi con struttura curva e complessa
Industrie applicate: 3C, aerospaziale, medicale di fascia alta, automobilistico, nuove energie, 5G
Configurazione standard:
Sistema di raffreddamento
Sistema di lubrificazione automatica centralizzata
Refrigeratore del mandrino
Presetting utensili a contatto
Encoder lineari HEIDENHAIN
Controllore a volantino
Armadio elettrico Scambiatore di calore
Pistola di soffiaggio
Luce di lavoro a LED
Luce di allarme a tre colori
Interblocco di sicurezza
lavorazione simultanea a 5 assi (con funzione RTCP)
Sistema anticollisione
Configurazione opzionale:
Sonda 3D ad alta precisione
Impostazione utensili laser
Strumento di misura dell'ampiezza a ultrasuoni
Mandrino elettrico sincrono a magneti permanenti
Raccoglitore di nebbia d'olio
Porta automatica
---
