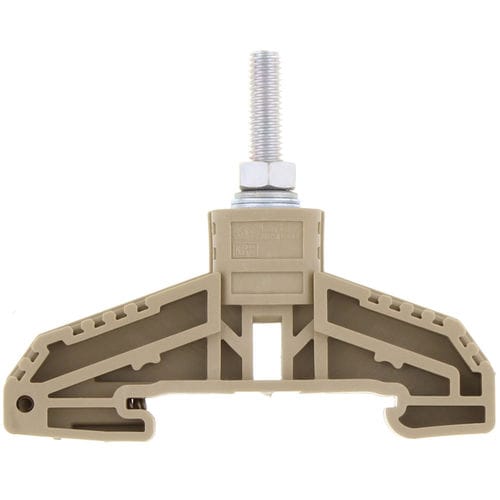

Morsetto componibile su guida DIN HSK

a pernodi potenzaalta corrente

Terminale a vite ad alta potenza, Connessione a vite, Tipo di montaggio: Guida di montaggio TS 35/7.5, Sezione nominale: 16 mm², Larghezza: 13 mm, Colore: Beige Lunghezza: - 67 mm Lunghezza con TW/ADH: - 67 mm Larghezza: - 13 mm Altezza TS 35/7.5: - 55,5 mm Altezza TS 35/7.5 con TW/ADH: - 58 mm Tensione nominale: - 1000 V Corrente nominale: - 76 A Sezione nominale: - 16 mm² Tensione nominale impulsiva: - 8 kV Categoria di sovratensione: - III Grado di contaminazione: - 3 Potenza massima dissipata in condizioni nominali: - 2,43 W Principio di connessione: - Connessione a perno Posizione di connessione: - In alto Connessioni: - 1 Numero di morsetti per livello: - 1 Numero di livelli: - 1 Sezione del filo AWG, min.: - 10 Sezione del filo AWG, max: - 1/0 Testa del bullone: - Esagono Filettatura del bullone: - M 5 Coppia di serraggio, min.: - 2 Nm Coppia di serraggio, max.: - 4 Nm Gamma di fili di contatto: - ≤ 16 mm²
