Piastra di ingresso cavi IP54 KES-R M25/K 3-13 GR

IP66per cavoUL94 V-0

Sintesi prodotto

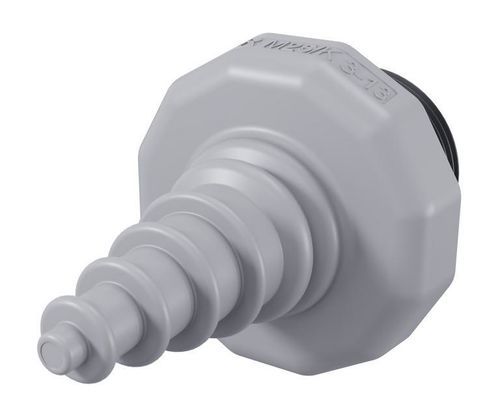

Entrata cavi rotonda (con cono) per cavi non assemblati, modello KES-R M25/K 3-13 GR. Progettata per montaggio a scatto e a vite; protezione IP54 in montaggio a scatto e IP66 in montaggio avvitato. Materiale: poliammide 6.6 con guarnizione in TPE. Colore: grigio.

Dati commerciali

• Codice articolo: 28925.6
• GTIN (EAN): 4044211254872
• Paese di origine: DE
• Numero tariffa doganale: 39259020
• Tipo di imballaggio: sacchetto di plastica
• Unità di imballaggio: 5 PC
• Peso per pezzo (incl. imballo): 14.92 g
• Peso per pezzo (escl. imballo): 14.1 g

Dati tecnici
Dimensioni

• Altezza totale: 61.5 mm
• Altezza di installazione: 41.5 mm
• Lunghezza: 38 mm
• Larghezza: 38 mm

Dati di connessione

• Intervallo diametro cavo: 3 mm – 13 mm
• Numero conduttori: 1

Ulteriori dati tecnici

• Dimensione filettatura / entrata: M25
• Montaggio: a scatto (assemblaggio rapido) e a vite
• Classe di protezione: IP66 (avvitato), IP54 (a scatto)
• Spessore parete con controdado max.: 11 mm
• Spessore parete per montaggio a scatto max.: 2,5 mm
• Spessore parete min.: 1 mm
• Coppia per controdado: 3 Nm
• Tipologia cavi: senza connettore
• Forma del foro: rotonda

Materiali e temperature

• Materiale: Poliammide 6.6
• Guarnizione: TPE
• Classe di infiammabilità UL 94: V-0
• Senza alogeni: ✓
• Senza silicone: ✓
• Intervallo temperatura di esercizio: -40 °C a 80 °C

Ambiente e conformità

• Conforme REACH (data di riferimento: 2026-02-04)
• Conforme RoHS
• EU-POP conforme
• PROP 65 conforme
• TSCA conforme

Download
Modello STP disponibile per integrazione CAD (file elencato nella pagina).

Caratteristiche tecniche

• Famiglia modello: KES-R
• Riferimento: KES-R M25/K 3-13 GR
• Diametro cavo: 3–13 mm
• Grado di protezione: IP66 (avvitato), IP54 (a scatto)
• Materiale: Poliammide 6.6 con guarnizione TPE
• Dimensioni (L × W × H): 38 × 38 × 61.5 mm
• Peso (pezzo, senza imballo): 14.1 g
• Colore: grigio
