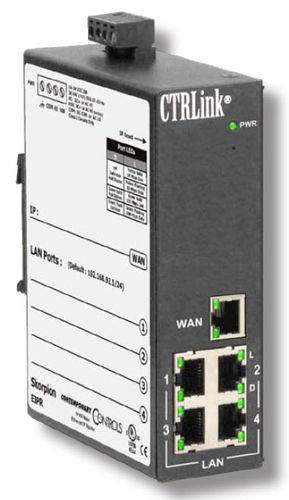

Router di comunicazione EIPR

WANInternetLAN

L'EIPR collega due reti del protocollo Internet (IPv4) - passando il traffico appropriato e bloccando tutto il resto del traffico. Una delle reti è denominata rete locale (LAN) e l'altra rete geografica (WAN). A causa del firewall stateful integrato, la comunicazione iniziata sul lato LAN passa attraverso il router mentre la comunicazione iniziata sul lato WAN è bloccata. Con Port Address Translation (PAT), diversi clienti sul lato LAN possono accedere a Internet. Con il Network Address Translation (NAT) è possibile effettuare una traduzione uno-a-uno tra gli indirizzi lato LAN e lato WAN. Con Port Forwarding, i server sul lato LAN sono accessibili da Internet tramite la porta lato WAN. L'EIPR incorpora uno switch Ethernet a quattro porte 10/100 Mbps per connessioni multiple sul lato LAN. Per la connessione a Internet è possibile utilizzare un modem esterno basato su Ethernet - cavo o DSL - collegato alla porta WAN 10/100 Mbps lato WAN. I modem DSL si collegano tramite il protocollo PPPoE. Sebbene l'EIPR abbia molte delle stesse caratteristiche dei router di fascia alta, è più semplice da installare e mettere in servizio. Un server DHCP residente sul lato LAN fornirà indirizzi IP ai client lato LAN, mentre un client DHCP sul lato WAN accetterà l'assegnazione di indirizzi IP dal modem collegato. Anche l'indirizzamento statico è alloggiato. La configurazione avviene tramite un browser web che utilizza l'autenticazione. Con una clip di montaggio su guida DIN, un robusto involucro metallico e la possibilità di essere alimentato da una fonte di alimentazione CA/CC a bassa tensione, l'EIPR è il router IP ideale per i sistemi di automazione.
