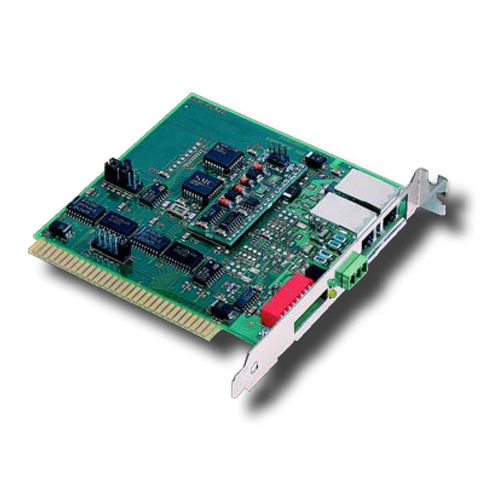

Modulo di interfaccia PCX20 series

La serie PCX20 di moduli di interfaccia della rete (NIMs) offre la connettività credibile di ARCNET per i calcolatori compatibili di XT/AT. Questo prodotto è progettato con il circuito integrato di regolatore di COM20020 ARCNET. Le caratteristiche comprendono il concatenamento di ordine, ad accesso sequenziale al RAM interno, alla rilevazione duplicata di identificazione di nodo ed ai tassi di dati variabili fino ad un massimo di 5 Mbps. Non ci è requisito di attendere-dichiara l'arbitrato. Ogni modulo PCX20 ha due LED sul bordo per il funzionamento della rete di controllo e l'accesso del bus al modulo. Inoltre ha un interruttore di TUFFO esterno in moda da potere riassegnare facilmente gli indirizzi di nodo senza rimuovere il modulo o aprire la cassa del calcolatore. Ci sono otto modelli all'interno della serie PCX20. Il PCX20-CXS sostiene le configurazioni coassiali della stella che richiedono i mozzi esterni se tranne la comunicazione punto a punto è necessario. Il PCX20-CXB accomoda un multidrop o una configurazione di bus coassiale, tipicamente senza alcuni mozzi. Altre versioni includono il PCX20-FOG-ST per il cavo ottico della fibra con i connettori della st. Il PCX20-TPB sostiene il multidrop connettori usando di cablaggio a coppia attorcigliata del terminale di vite e di RJ-11. Due unità forniscono il funzionamento CC-accoppiato EIA-485: il PCX20-485 permette che il modo della superficie posteriore sia controllato dal software degli utenti, mentre il PCX20-485D forza il modo della superficie posteriore tramite fissaggi per quegli utenti che hanno software dell'eredità che è incapace dell'invocazione del controllo della superficie posteriore. Il PCX20-485X offre il funzionamento transformer-coupled EIA-485 con il modo della superficie posteriore forzato tramite i fissaggi.
