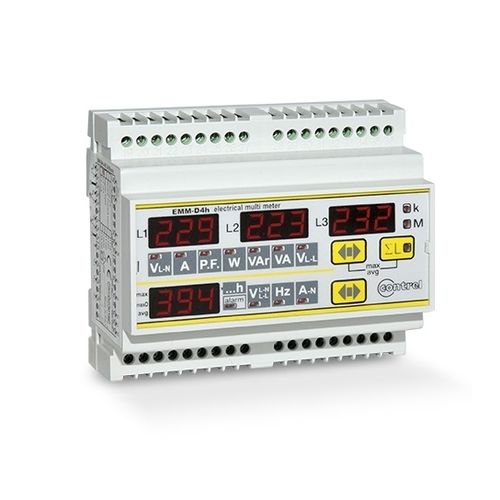

EMM-D4h Inserzione TA. Allarmi. DO/DI. RS485 Modbus. Ethernet.
Strumento multifunzione per installazione su guida DIN
Presentazione
Gamma EMM
Nome dispositivo EMM-D4h
Tipo di prodotto Strumento di misura
Caratteristiche tecniche
Applicazione Monitoraggio dell'energia
Tipo di misura Vero valore efficace (TRMS)
Potenza attiva e reattiva
Potenza apparente
Corrente
Tensione
Energia
Fattore di potenza
Frequenza
Contaore
Alimentazione 100...125 VCA 50...60 Hz
220...240 VCA 50...60 Hz
380...415 VCA 50...60 Hz
20...60 VCA 50...60 Hz, 24...72 VCC
80...230 VCA 50...60 Hz, 90...250 VCC
Frequenza di rete 50 Hz
60 Hz
Corrente nominale [In] 5 A
Modalità di collegamento Linea monofase
Trifase con e senza neutro
Trifase bilanciato
Potenza assorbita 4 VA
Tipo di display LED 7 digit
Campo di misura corrente 0,02...5 A con CT esterno
Campo di misura tensione 20-500 V fase-fase
Campo di misura frequenza 40...500 Hz
Precisione di misura Tensione 0,5%
Corrente 0,5%
Frequenza 0,5%
Potenza 1%
Classe di precisione Classe 1 energia attiva conforme a IEC 62053-21
Numero di uscite 2
Numero di impulsi 0,01-0,1-1-10 (kWh/impulso)
Durata impulsi 100...500 ms
Modalità di montaggio Guida DIN 6 moduli
Conformità a norme EN613206:2006
EN61010-1:2010
Peso prodotto 500g
Ambiente
Grado di protezione IP IP65 frontale
IP20 contenitore
Umidità relativa 5...90%
Temperatura d'impiego -10...+60 °C
Temperatura di stoccaggio -25...+80 °C
Opzioni
Ingressi amperometrici 1A
Ingressi amperometrici isolati
Ingresso amperometrico di neutro
Ingressi amperometrici da sensori compatti precablati
Numero di ingressi digitali 1
Numero di uscite digitali 2
Numero di uscite analogiche 1
