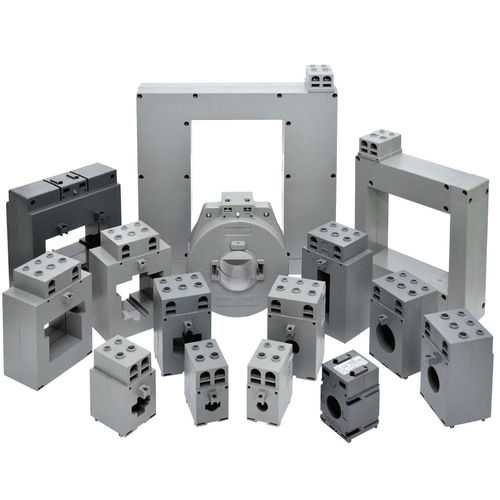

Sensore di corrente a trasformatore TC series

su guida DINfissoa pinza

I trasformatori di corrente sono componenti essenziali progettati per essere utilizzati con un ampio portafoglio di prodotti per il monitoraggio della potenza. Dai semplici contatori di energia ai misuratori di potenza di classe mondiale, questi prodotti collaudati soddisfano qualsiasi esigenza. Introduzione Trasformatori di misura - Presenza del doppio morsetto che consente di effettuare il corto circuito quando sia necessario disconnettere lo strumento dal trasformatore Trasformatori di protezione - Il trasformatore di corrente impiegato come generatore di corrente per relè di protezione, ha caratteristiche elettriche diverse da quelle del trasformatore di misura. Infatti al TA di misura si richiede una saturazione del circuito magnetico con correnti primarie P5 In; mentre per il TA di protezione è necessario che il valore della corrente secondaria segua l'incremento della corrente primaria fino a 10, 15 o 20 In in modo di garantire l'intervento del relè alla corrente di guasto prevista. E' importante non caricare il TA con una prestazione P superiore a quella indicata per non modificare il valore di saturazione del TA. P= RI2 dove: P = carico sul TA R = resistenza del relè + resistenza dei cavi I = corrente secondaria nominale del TA
