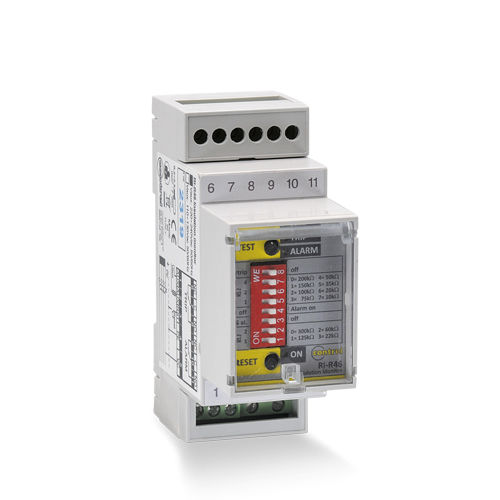

Controllore di isolamento per rete AC RI-R46

RI-R46 Controllore permanente di isolamento per reti fino a 440 VCA con soglia di TRIP e preallarme Controllore permanente di isolamento per impianti IT 440 VCA con soglia di intervento e preallarme, 2 uscite relè standards o fail-safe Presentazione Gamma RI Nome dispositivo RI-R46 Tipo di prodotto Dispositivo per controllo isolamento Applicazione Protezione impianti di produzione Protezione motori Protezione linee di trasformazione Sistema di messa a terra IT Caratteristiche tecniche Tensione rete 440 VCA Alimentazione 230 VCA Potenza assorbita 2 VA Tipo di misura Resistenza dell'isolamento della rete Soglia di allarme ALARM: 22...300 kOhm (selezione tramite micro-interruttori) Soglia di intervento TRIP: 10...200 kOhm (selezione tramite micro-interruttori) Tempo di risposta < 5 s Misura di corrente 0,1 mA (max) Impedenza interna 250 kOhm Funzione di prova Locale Relè di uscita 2 in scambio (TRIP, ALARM) 5 A (240 VCA) Segnalazioni LED verde (power ON) LED giallo (Preallarme) LED rosso (Intervento relè) Modalità di montaggio Guida DIN 2 moduli Conformità a norme CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso prodotto 200g Ambiente Grado di protezione IP IP40 frontale IP20 contenitore Umidità relativa 5...90% Temperatura d'impiego -10...+60 °C Temperatura di stoccaggio -20...+70 °C
