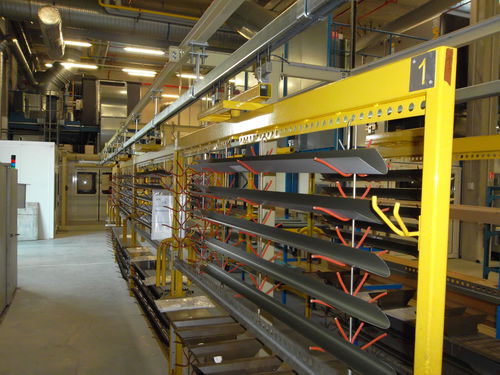

Descrizione del trasportatore manuale della serie 500
Sezione della rotaia: 60mm×68mm×spessore 4mm.
Carrelli con rulli portanti in acciaio.
Temperatura massima di funzionamento: 250°c.
La monorotaia manuale serie 500 può essere motorizzata su alcuni tratti (compresi gli scambi) grazie a un motore laterale. Per i tratti più lunghi motorizzati, può anche ricevere una catena di azionamento del carrello
Componenti della monorotaia manuale serie 500
Binario
Curva
Interruttore
GiradischiMotorizzazione
Carrello motorizzato
Binario retrattile
Sezione di caduta
Attrezzature specifiche possono essere realizzate su richiesta. Per esempio: integrazione di sistemi di sollevamento speciali, pesatura, barre di carico per i pezzi trasportati, ecc.
Piastra di commutazione girevole.
Per facilitare i movimenti dell'operatore, la sezione girevole dell'interruttore può essere controllata automaticamente con un cilindro.
Motorizzazione dell'interruttore su un trasportatore manuale.
Il trasportatore manuale può essere motorizzato in alcune zone.
Qui su 2 binari paralleli con un interruttore motore laterale per far avanzare le barre di carico.
Il binario retrattile può essere una soluzione di trasporto attraverso una porta ermetica. Il binario retrattile è una risposta semplice per la continuità del circuito di movimentazione attraverso una porta ermetica, una porta a tenda o una porta antincendio. Tutte porte che richiedono una chiusura ermetica tra due zone o locali. Ma che devono anche lasciar passare i pezzi da lavorare trasportati da un trasportatore aereo.
Immagine: 3 guide retrattili combinate chiuse e aperte, situate sulla porta anteriore di un forno di polimerizzazione ad alta temperatura.
Gli ascensori verso l'alto e verso il basso sono utilizzati per i cambiamenti di livello e facilitano il carico e lo scarico.
La sezione di caduta è dotata di un paranco pneumatico o elettrico.
Per carichi leggeri, il dispositivo di sollevamento può ricevere un cilindro pneumatico, in alcuni casi.
---
