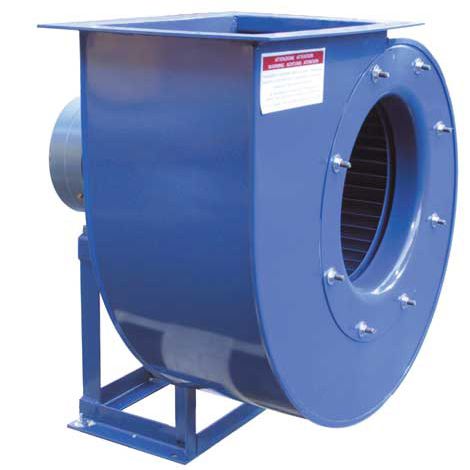

Ventilatore ad alto rendimento
Campo di lavoro: portate elevate, prevalenze basse.
Tipo di pale: sirocco (a gabbia di scoiattolo).
Applicazioni: aspirazione di aria anche polverosa, vapori, dove sono movimentati grossi volumi d'aria con basse pressioni.
Temperature del fluido: fino a 60 °C in esecuzione standard, esecuzioni speciali per temperature superiori.
Caratteristiche costruttive: costruzione robusta in lamiera verniciata, ventola in lamiera d'acciaio equilibrata staticamente e dinamicamente.
Caratteristiche di funzionamento: condizioni dell'aria in aspirazione T = 15 °C, p = 760 mm Hg.
Rumorosita': i valori di rumorosita' sono ottenuti attraverso letture eseguite nei 4 punti cardinali alla distanza di 1,5 mt dal ventilatore. Sono esclusi motore e trasmissione; letture in capo libero con ventilatori intubati secondo norme UNI.
Orientamenti: i ventilatori serie ACN ammettono 16 posizioni di orientamento (8 orarie RD e 8 antiorarie LG) definite guardando il ventilatore dal lato trasmissione.
Costruzioni speciali: - versione antiscintilla con rasamenti sulle parti non rotanti potenzialmente a contatto con la ventola in materiale non ferroso; - versione anticorrosiva: esecuzione con verniciature o materiali speciali (acciaio inox); - versione per alte temperature: con ventolina di raffreddamento fino a 300 °C, esecuzioni speciali a richiesta per temperature fino a 450 °C.
