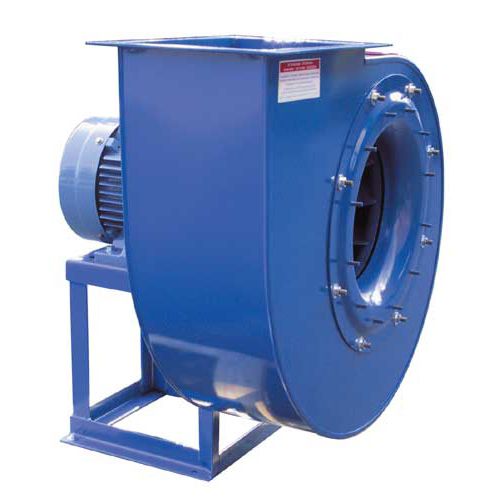

Ventilatore centrifugo PRU

di estrazionerobustoindustriale

Campo di lavoro Portate piccole-medie-alte. Pressioni medie. Tipo di pala Curva, rovescia (negativa), vedi pag. 2.2. Applicazioni Per aspirazione e trasporto di aria pulita o polverosa, anche contenente in basse quantita segatura, trucioli van, materiali granulari, ad esclusione di materiali filamentosi. Esecuzioni costruttive standard Es.1-Es.4-Es.5-Es.8-Es.9-Es.12, vedi pag. 2.5 - 2.6. Temperature del fluido standard -10++60°C. Per altre temperature vedi da pag. 1.12 a pag. 1.15. Tipo di costruzione Ventilatore in lamiera di Fe360, girante in Fe360 equilibrata staticamente e dinamicamente. Per altri materiali vedi da pag. 1.12 a pag. 1.15. Dati di funzionamento Condizioni dell'aria all'aspirazioneT=20°C, 0m.s.l.m. e p=1.205 kg/m'. Rumorosita Espressa in potenza sonora LwA [dB(A rilevata in campo libero con ventilatore canalizzato, vedi da pag. 1.43 a pag. 1.49. Orientamenti N°8 RD (rotazione oraria vista lato trasmissione) e N°8 LG. Ventilatore in versione imbullonata orientabile per le taglie 250-630, orientamento fisso per le taglie 710-2000. Vedi pag. 2.7. Costruzioni speciali Vedi da pag. 2.20 a pag. 2.30. Classi giranti La seguente tabella fa riferimento a condizioni di lavoro standard. In condizioni di esercizio gravose si consiglia di contattare it servizio clienti di CORAL per conoscere la tipologia di girante piu idonea.
