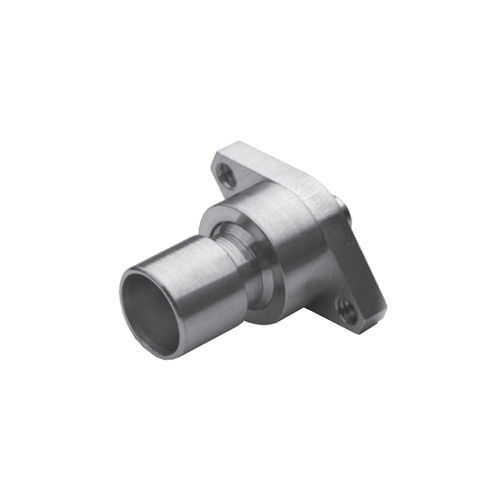

Connettore di dati H001-D32-01

maschioDCdi frequenza

Connettore per cavo maschio/spina GMS Cavo con montaggio a galleggiante a 0,086 S/R Finitura, contatti - Placcati in oro secondo MIL-G-45204, Tipo I, Grado C, Classe 1, su piastra di nichel secondo SAE AMS-QQ-N-290 Materiali, contatti esterni - Rame al berillio secondo ASTM B196 e o/ASTM B197 Materiali, molle - Acciaio inox 17-7 secondo ASTM A313-95A Finitura, corpi - Passivato secondo MIL-F-14072 E300 Materiali, contatti centrali - Rame al berillio per ASTM B196 e o/ASTM B197 Impedenza - 50 Ω Materiali, isolanti - PTFE fluorocarbonio secondo ASTM D1710 Gamma di frequenza - Da CC a 23 GHz tipici Materiali, corpi - CRES 303 per ASTM A484 e ASTM A582 e/o ASTM A555 e ASTM A581 Tipo di prodotto - Connettori Diametro A - 6,858 mm (0,27 pollici) Diametro B - 3,048 mm (0,12 pollici) Disallineamento assiale tollerato - 0,06 Disallineamento radiale tollerato - ± 0,020 Cicli di accoppiamento/demolizione - 5000 VSWR - 1,15:1 a 8 GHz1,25:1 a 23 GHz Resistenza di contatto - Conduttore interno - 2,5 mΩ Resistenza di contatto - Conduttore esterno - 2 mΩ Soddisfa tutte le specifiche di prestazione MIL-STD Progettato per adattarsi a un disallineamento radiale di .020 e assiale di .060 senza compromettere le prestazioni elettriche Frequenza da CC a 23 GHz
